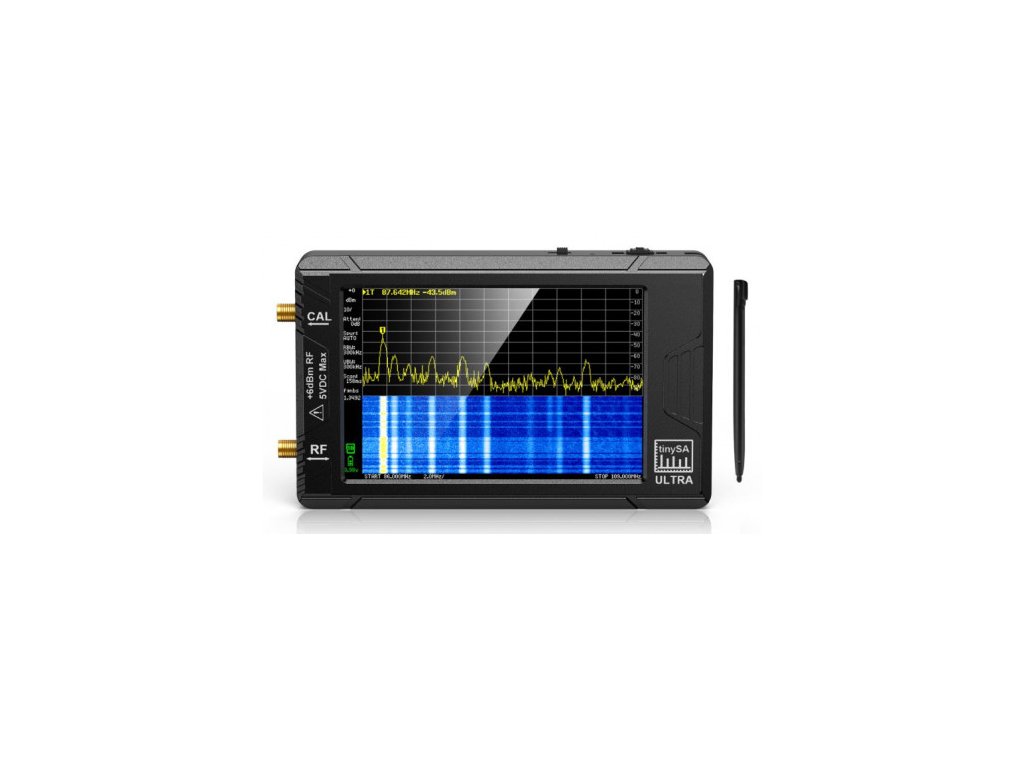

TinySA Ultra Spektrální Analyzátor 5,3GHz 4'' LCD

Novinka
4 190 Kč 3 462,81 Kč bez DPH
Skladem (1 ks)
Můžeme doručit do:
9.10.2024
Možnosti doručení

Oficiální verze, podporuje nejnovější firmware, spolupracuje se Zeenko.

V0.4.5.1

Detailní informace

Doprava zdarma
Doprava zdarma
Při objednávce nad 3500,- Kč
Garance odeslání při přijetí platby do 14:30 ještě tentýž den
Garance odeslání
Při přijetí platby do 14:30 ještě tentýž den
Přes 3000 výdejních míst po celé ČR
Přes 3000 výdejních míst po celé ČR
Balíkovna, Zásilkovna, PPL

Detailní popis produktu

Vlastnosti TinySA Ultra:

  • Velikost obrazovky: 4 palce
  • Spektrální analyzátor pro 0,1–800 MHz nebo, s povoleným režimem Ultra, 0,1 MHz–6 GHz
  • Generátor signálu s výstupem sinusové vlny mezi 0,1–800 MHz nebo výstupem duálního tónu až do 4,4 GHz, pokud není použit jako spektrální analyzátor
  • Přepínatelné pásmové filtry s rozlišením pro oba rozsahy mezi 200 Hz a 850 kHz
  • Vestavěný 20dB volitelný nízkošumový zesilovač (LNA)
  • Barevný displej zobrazující 450 skenovacích bodů pokrývajících celé frekvenční pásmo
  • Vstupní krokový atenuátor od 0 dB do 31 dB (ne v kombinaci s LNA)
  • Vestavěný kalibrační generátor signálu, který se používá pro automatický autotest a kalibraci vstupu (nízkou úroveň)
  • Po připojení k počítači přes USB se stává PC řízeným spektrálním analyzátorem nebo generátorem signálu
  • Nabíjecí baterie umožňující minimálně alespoň 2 hodiny přenosného použití
  • Maximální úroveň vstupu +10 dBm. Nepoškoďte svůj tinySA



Specifikace TinySA Ultra:

  • Velikost displeje: 4” TFT LCD (480×320)
  • Maximální nízká vstupní frekvence: 800 MHz, 6 GHz v režimu Ultra
  • Filtry s rozlišením v krocích 1,3,10: od 200 Hz do 850 kHz
  • Maximální výstupní frekvence: Sinus až 800 MHz
  • Výstupní úroveň: -104 dBm až -16 dBm
  • Režim Ultra: Kalibrovaná úroveň až 5,3 GHz
  • Zisk vnitřního LNA: 20 dB až do 4 GHz
  • Zobrazované body na skenování: max. 450
  • Doba skenování 0-350 MHz: 165 ms
  • Nejkratší doba nulového rozpětí: 17 ms
  • DANL při 100 MHz: -153 dBm/Hz (LNA vypnuto) / -169 dBm/Hz (LNA zapnuto)
  • Zhoršení DANL v režimu Ultra: 10 dB nad 2,5 GHz, 25 dB nad 5,3 GHz
  • Fázový šum při 10 kHz offsetu: -92 dBc/Hz
  • Fázový šum při 100 kHz offsetu: -110 dBc/Hz
  • Úroveň 1dB komprese vstupu: +0,5 dBm (LNA vypnuto) / -26,5 dBm (LNA zapnuto)
  • IIP3 bez LNA: +18 dBm (alespoň 2 MHz od sebe) / 0 dBm (500 Hz od sebe)
  • IIP3 s LNA: -8 dBm (alespoň 2 MHz od sebe)
  • Stabilita frekvence: <1 ppm ( -10℃ ~ +55℃)
  • Slot na SD kartu: micro SD karta
  • Audio výstup: 3,5mm konektor pro sluchátka
  • Aktivace režimu aktualizace FW: Stiskněte otočný knoflík před zapnutím
  • Maximální odběr proudu: 330 mA
  • Maximální nabíjecí proud: 1300 mA
  • Baterie: Li-polymer 3,7 V 3000 mAh
  • RF konektory: SMA female
  • Komunikační rozhraní: USB-CDC(Type-C), UART-TTL(2,54 mm konektor)
  • Rozměry: 117x72x23 mm (bez vyčnívajících částí)

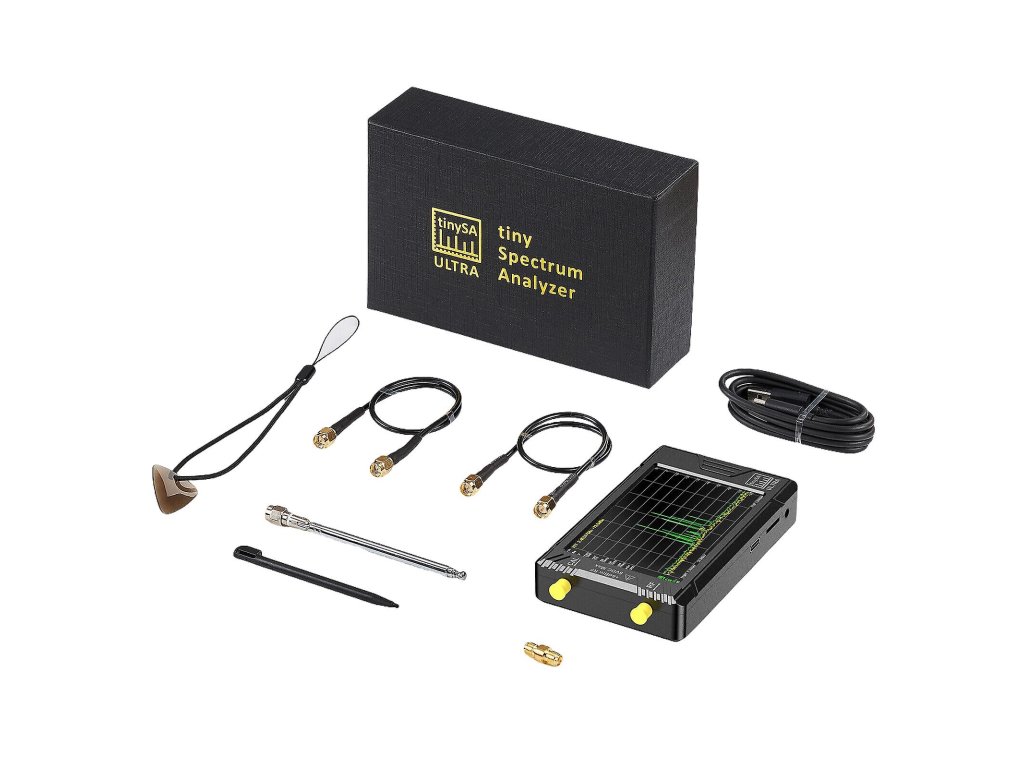

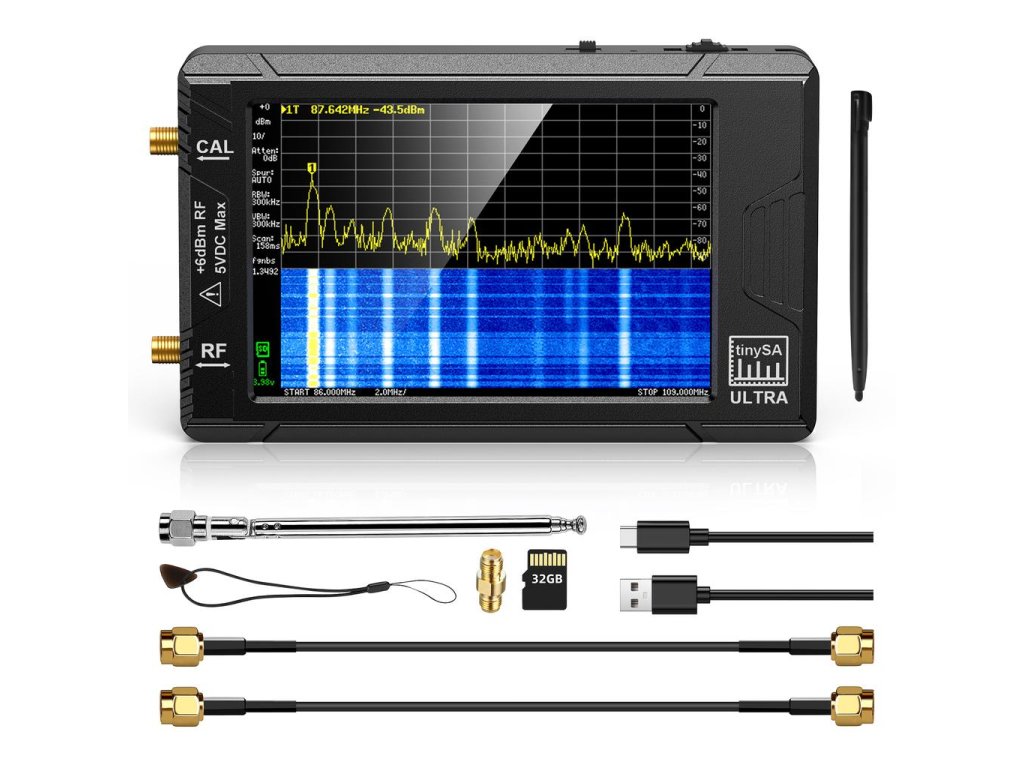

Obsah balení TinySA Ultra:

  • 1 x Přístroj TinySA Ultra
  • 1 x USB Type-C datový kabel
  • 2 x 30cm ALSR100 SMA kabely
  • 1 x SMA-SMA spojka
  • 1 x Anténa s SMA konektorem
  • 1 x Šňůrka na krk a dotykové trsátko
  • 1 x 32GB MicroSD karta (zasunuta v přístroji)
