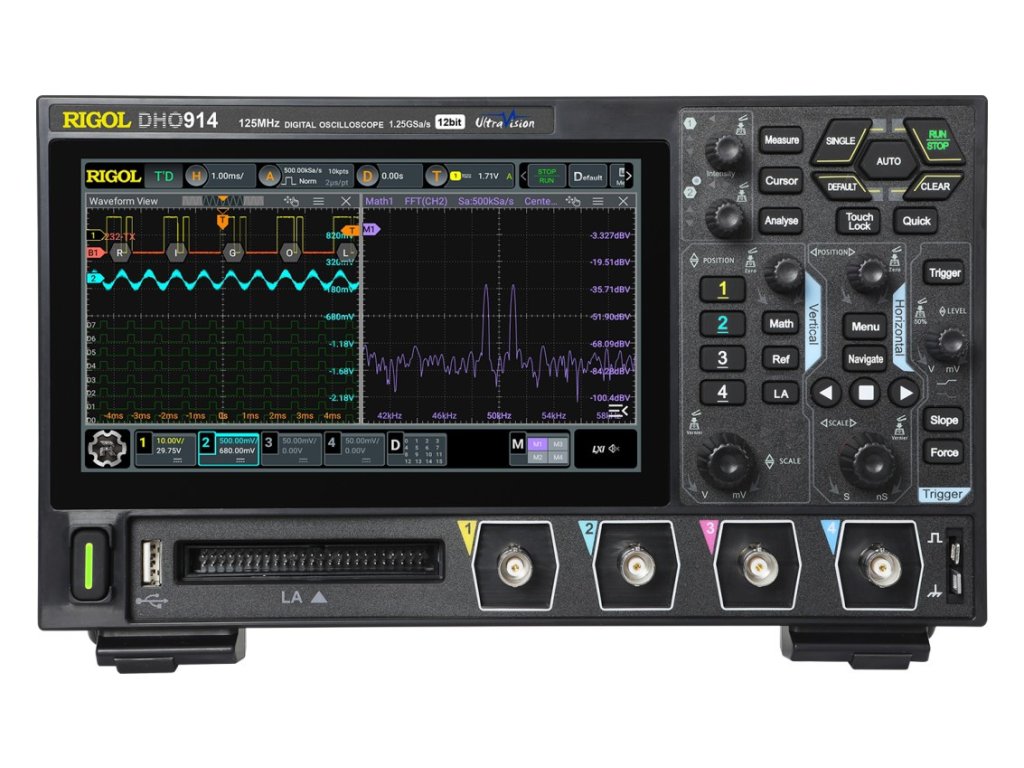

Rigol DHO914

Detailní popis produktu

Rozlišení 12 bitů poskytuje 4096 úrovní kvantizace, tedy 16krát více než běžné 8bitové osciloskopy. Reálná vzorkovací frekvence dosahuje 1,25 GSa/s, paměť 50 Mpts a v režimu UltraAcquire zachytí až 1 000 000 průběhů za sekundu. Vertikální citlivost od 200 µV/div do 10 V/div pokryje velmi malé i velké signály.

S volitelnou logickou sondou PLA2216 lze připojit 16 digitálních kanálů a analyzovat analogové i digitální signály najednou. Osciloskop se ovládá 7" multidotykovým displejem, napájí se i přes USB-C a podporuje uchycení VESA 100 × 100. Má rozhraní USB Device a Host, LAN a HDMI.

Klíčové vlastnosti Rigol DHO914:

• Čtyři kanály 125 MHz – vzorkování až 1,25 GSa/s.
• 16 digitálních kanálů – s volitelnou logickou sondou PLA2216.
• Rozlišení 12 bitů – 4096 úrovní kvantizace.
• Paměť 50 Mpts – dlouhé záznamy bez ztráty detailu.
• UltraAcquire – až 1 000 000 průběhů za sekundu.
• Citlivost od 200 µV/div – i pro velmi malé signály.
• Napájení přes USB-C – provoz v laboratoři i v terénu.

Technické specifikace Rigol DHO914:

• Analogové kanály: 4
• Šířka pásma: 125 MHz
• Digitální kanály: 16 (volitelná sonda PLA2216)
• Vzorkovací frekvence: až 1,25 GSa/s
• Paměť: až 50 Mpts
• Vertikální rozlišení: 12 bitů
• Rychlost zachycení: až 1 000 000 wfms/s (UltraAcquire)
• Vertikální citlivost: 200 µV/div – 10 V/div
• Displej: 7" kapacitní multidotykový, 1024 × 600
• Rozhraní: USB Device a Host, LAN, HDMI
• Napájení: podpora USB-C
• Uchycení: VESA 100 × 100
• Rozměry: 266 × 162 × 78 mm
• Hmotnost: přibližně 1,78 kg

Obsah balení Rigol DHO914:

• 1× osciloskop Rigol DHO914
• 1× napájecí kabel
• 1× USB kabel
• 1× uzemňovací vodič
• 4× pasivní sonda PVP3150 (150 MHz)

Návody a dokumenty Rigol DHO914:

DHO900 datasheet (anglicky)

DHO900 návod (anglicky)

Bezpečnostní pokyny

Shrnutí Rigol DHO914:

Rigol DHO914 je kompaktní čtyřkanálový osciloskop 125 MHz s 12bitovým rozlišením, pamětí 50 Mpts a podporou 16 digitálních kanálů. Hodí se pro vývoj vestavěných systémů, servis i laboratoře.
