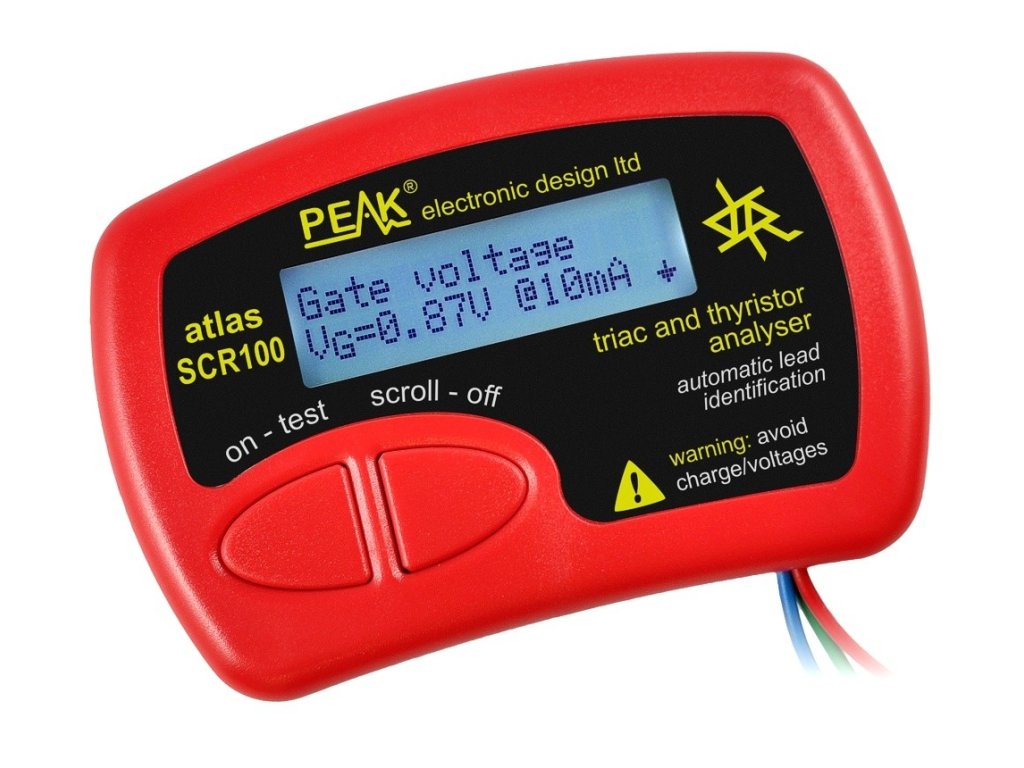

Peak electronic design SCR100

Detailní popis produktu

Po stisku testovacího tlačítka přístroj rozpozná, zda jde o triak nebo tyristor, určí zapojení vývodů, zařadí citlivost hradla v rozsahu 100 µA až 100 mA s automatickou volbou rozsahu a změří úbytek napětí na hradle. Zátěžový test probíhá při 12 V a 100 mA bez ohledu na stav baterie, takže výsledky jsou srovnatelné.

V balení jsou sondy pro připojení součástek v pouzdrech TO220, TO3, TO92 i šroubovacích pouzdrech a baterie.

Klíčové vlastnosti Peak electronic design SCR100:

• Tyristory a triaky – automatické rozpoznání typu.
• Zapojení vývodů – sondy lze připojit v libovolném pořadí.
• Citlivost hradla 100 µA – 100 mA – s automatickou volbou rozsahu.
• Úbytek napětí na hradle – změří přístroj při testu.
• Stálé podmínky testu – 12 V / 100 mA i při slabší baterii.
• Sondy pro různá pouzdra – TO220, TO3, TO92 a šroubovací.

Technické specifikace Peak electronic design SCR100:

• Součástky: tyristory, triaky
• Identifikace: typ součástky a zapojení vývodů
• Citlivost hradla: 100 µA – 100 mA
• Zátěžový test: 12 V, 100 mA
• Měření: úbytek napětí na hradle
• Provozní teplota: 10–40 °C
• Shoda: RoHS, WEEE, CE
• Rozměry: 103 × 72 × 20 mm

Obsah balení Peak electronic design SCR100:

• 1× analyzátor Atlas SCR100
• 1× sondy pro pouzdra TO220, TO3, TO92 a šroubovací
• 1× baterie
• 1× uživatelská příručka

Návody a dokumenty Peak electronic design SCR100:

Peak electronic design SCR100 – návod anglicky

Bezpečnostní pokyny

Bezpečnostní informace

• Přístroj nikdy nepřipojujte k napájenému zařízení ani k součástkám s uloženou energií, např. nabitým kondenzátorům; hrozí zranění a poškození.
• Baterii vyměňte nejméně každých 12 měsíců, aby se snížilo riziko poškození vytečením.
• Používejte jen baterii typu AAA (alkalickou, NiMh nebo lithium-disulfid železa) a při vložení dodržte správnou polaritu.
• Testujte nejlépe jednotlivé odpojené součástky; jiné typy součástek nebo obvodů mohou dát chybné výsledky a způsobit poškození.

Shrnutí Peak electronic design SCR100:

Peak Atlas SCR100 rychle identifikuje tyristory a triaky, určí vývody a změří citlivost hradla. Hodí se pro servis výkonové elektroniky a třídění součástek.
