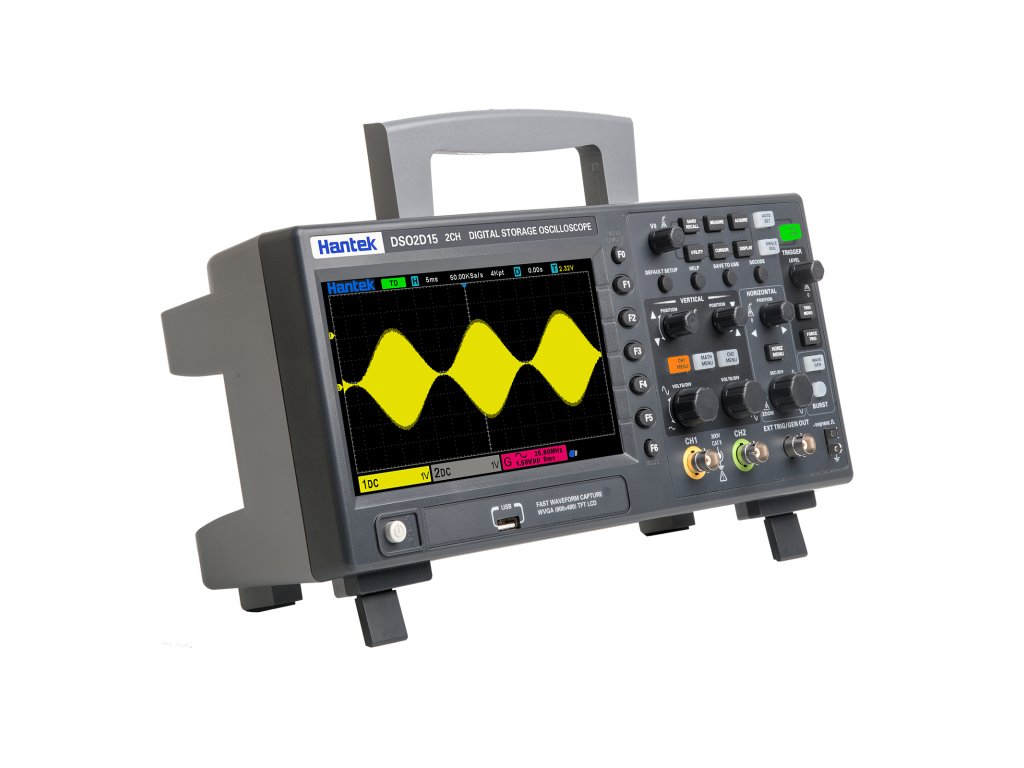

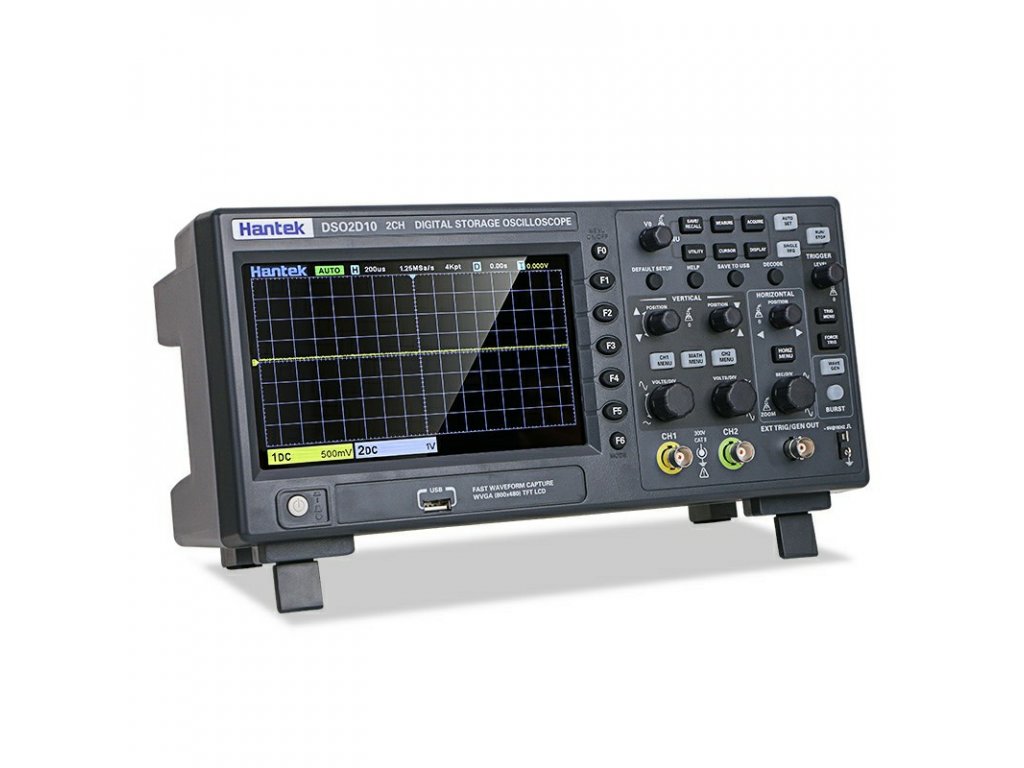

Hantek DSO2C10 Dvoukanálový osciloskop
Detailní popis produktu
Paměť záznamu 4 Mpts na kanál a vertikální rozlišení 12 bitů umožňují zachytit delší průběhy a jemné detaily signálu. Časová základna sahá od 2 ns do 1000 s na dílek a vstupy podporují vazbu AC, DC a GND.
Kromě běžného spouštění na hranu nabízí osciloskop spouštění šířkou impulzu, oknem, vzorem, videosignálem a na sériových sběrnicích CAN/LIN, I²C, SPI a UART. Data lze přenést do počítače přes rozhraní USB.
Klíčové vlastnosti Hantek DSO2C10:
- Šířka pásma 100 MHz – doba náběhu pod 3,5 ns.
- Vzorkování 1 GSa/s – věrné zachycení průběhů.
- Paměť 4 Mpts na kanál – delší záznam bez snížení vzorkovací frekvence.
- Vertikální rozlišení 12 bitů – jemnější rozlišení amplitudy.
- Spouštění na sběrnicích – CAN/LIN, I²C, SPI a UART pro ladění komunikace.
- 7" barevný TFT displej – přehledné zobrazení obou kanálů.
Technické specifikace Hantek DSO2C10:
- Řada: DSO2000
- Typ: digitální osciloskop (DSO)
- Počet kanálů: 2
- Šířka pásma: 100 MHz
- Vzorkovací frekvence: 1 GSa/s
- Délka paměti: 4 Mpts na kanál
- Vertikální rozlišení: 12 bitů
- Displej: 7" barevný TFT
- Časová základna: 2 ns až 1000 s na dílek
- Doba náběhu: < 3,5 ns
- Vstupní impedance: 1 MΩ / 20 pF
- Vazba vstupu: AC, DC, GND
- Maximální vstupní napětí: 300 V
- Režimy spouštění: automatický, jednorázový, normální
- Typy spouštění: hrana (náběžná, sestupná), šířka impulzu, okno, overtime, pattern, slope, interval, video, CAN/LIN, I²C, SPI, UART
- Rozhraní: USB
- Bezpečnost: EN61010, 300 V CAT II
- Napájení: 200–240 V AC
- Pracovní teplota: 0–50 °C

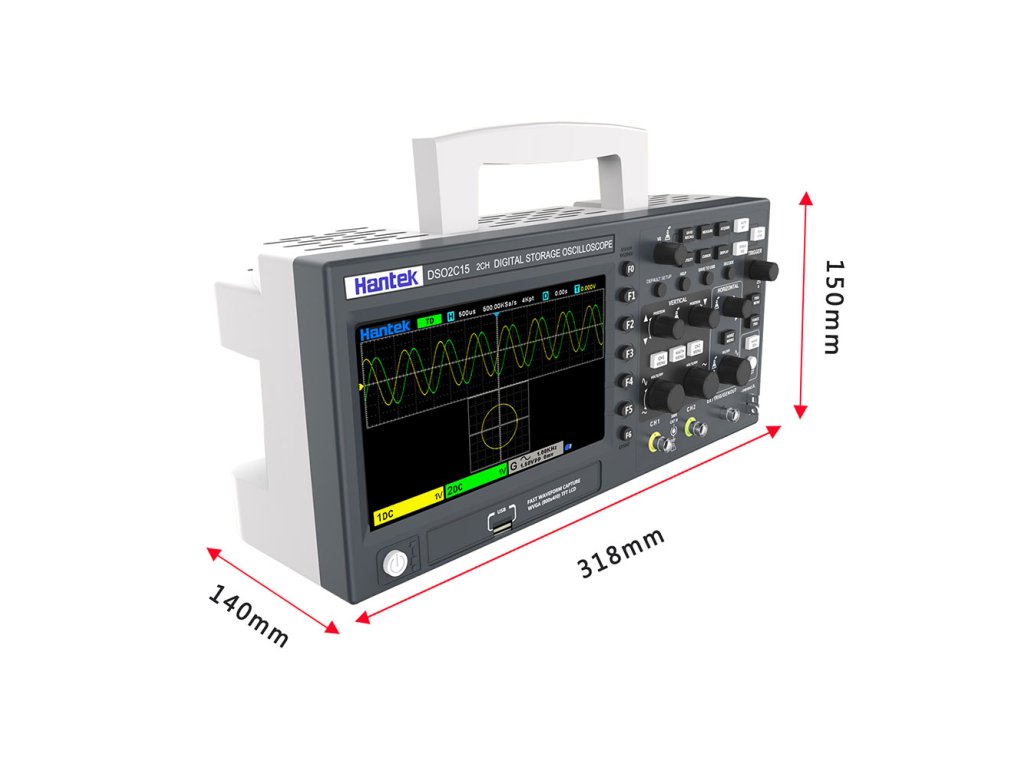

- Rozměry: 318 × 110 × 150 mm
- Hmotnost: 1,9 kg
Návody a dokumenty Hantek DSO2C10:
Hantek DSO2C10 – návod anglicky
Bezpečnostní informace
- Napájení je 100–120 VAC (±10 %), 45 Hz až 440 Hz, nebo 120–240 VAC (±10 %), 45 Hz až 66 Hz, v obou případech CATⅡ.
- Osciloskop se uzemňuje ochranným vodičem napájecího kabelu, ten musí být připojen k zemi, jinak hrozí úraz proudem.
- Zajistěte dobré větrání přístroje.
- Zemnicí vodič sondy je na potenciálu země, nepřipojujte ho na zvýšené napětí.
Shrnutí Hantek DSO2C10:
Hantek DSO2C10 je dvoukanálový osciloskop 100 MHz s vzorkováním 1 GSa/s, pamětí 4 Mpts a 12bitovým rozlišením. Spouštění na sběrnicích a 7" displej z něj dělají univerzální přístroj pro dílnu, servis i výuku.
