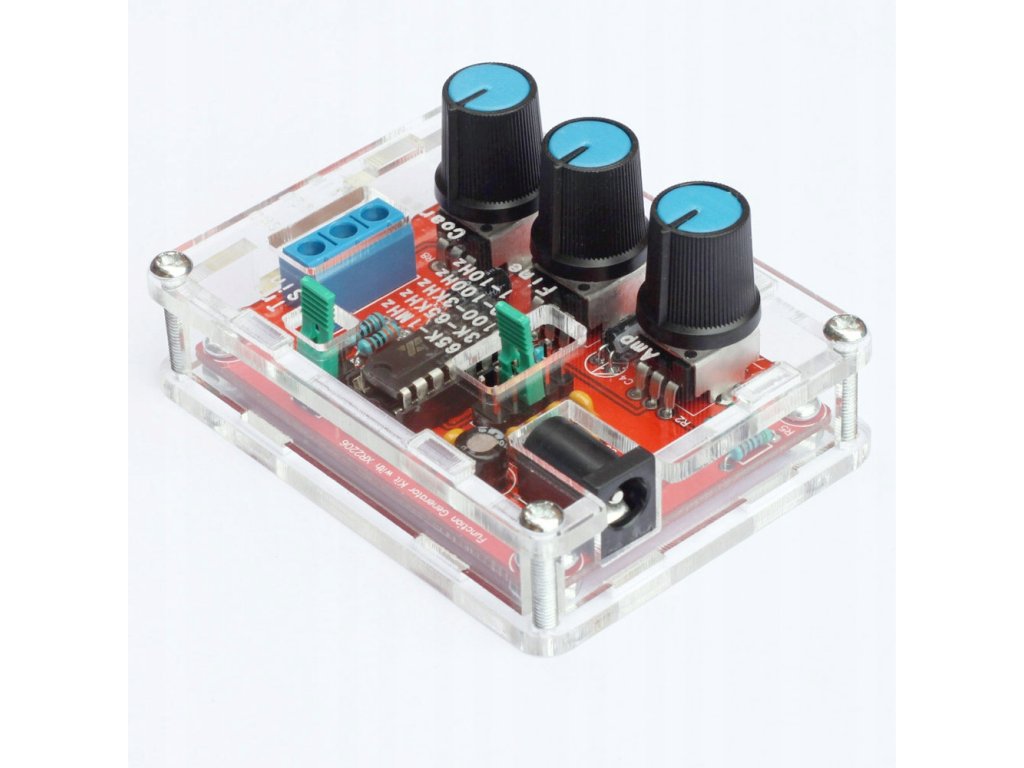

Generátor signálu XR2206 1Hz-1MHz sinus, delta, obdélník

Detailní popis produktu

Specifikace XR2206:
Napájení: 9-12VDC
Frekvence: 1Hz-100kHz sinus+trojúhelník, 1Hz-1MHz obdélník
Zkreslení: <1% (1kHz)
Impedance: 600ohm

Sinusový signál:
Amplituda: 0-3V při napájení 9VDC
Zkreslení: <1% (při 1kHz)
Stabilita signálu: +0.05dB (1Hz - 100kHz)

Trojúhelníkový signál:
Amplituda: 0-3V při 9V DC

Obdelníkový signál:
Amplituda: 8V (bez zátěže) při 9V DC
Doba náběžné hrany: <50ns ( 1kHz)
Doba sestupné hrany: <30ns ( 1kHz)
Nesymetrie signálu: <5% ( 1kHz)

Použití:
Stavebnice nepotřebuje k oživení žádné měřící přístroje a lze ji používat po osazení DPS součástkami a připojení napájecího napětí 9-12V. Obvod XR2206 vložte do patice až nakonec.
Zkratovací jumper J1 a J2 slouží k volbě kmitočtů a přepínání sin/trojúhelník, potenciometry k nastavení frekvence v rámci zvoleného rozsahu a nastavení amplitudy.
