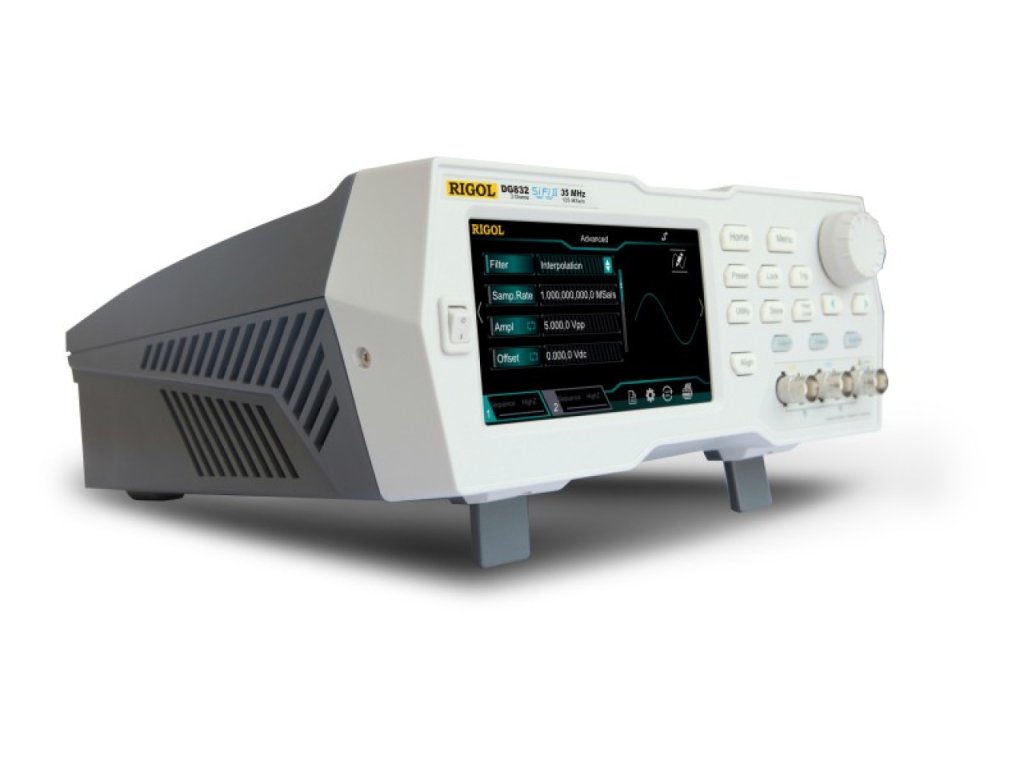

Generátor funkcí Rigol DG822 2 kanály 25MHz

Detailní popis produktu

Technologie SiFi II generuje libovolné průběhy bod po bodu s jitterem až 200 ps. Generátor nabízí 160 vestavěných průběhů, harmonický generátor do 8. harmonické, výstupy PRBS, RS232 a sekvenční výstup a modulace AM, FM, PM, ASK, FSK, PSK a PWM. Součástí je také čítač.

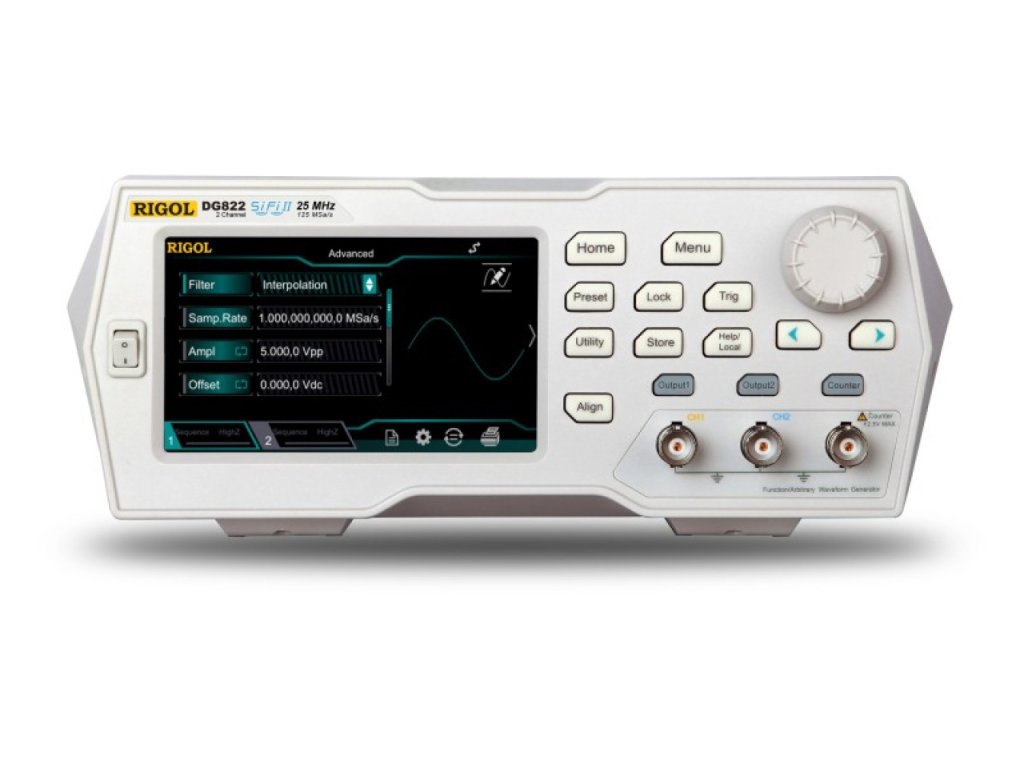

Ovládá se 4,3" barevným dotykovým displejem. Bezventilátorová konstrukce zajišťuje tichý provoz a kompaktní rozměry šetří místo na stole. Paměť průběhů má 2 Mpts a lze ji rozšířit na 8 Mpts.

Klíčové vlastnosti Rigol DG822:

• Dva kanály 25 MHz – vzorkování 125 MSa/s.
• Rozlišení 16 bitů – přesná reprodukce signálů.
• SiFi II – libovolné průběhy bod po bodu s jitterem až 200 ps.
• Harmonický generátor – až do 8. harmonické.
• Bohaté modulace – AM, FM, PM, ASK, FSK, PSK a PWM.
• 4,3" dotykový displej – intuitivní ovládání.
• Tichý provoz – bez ventilátoru.

Technické specifikace Rigol DG822:

• Počet kanálů: 2
• Maximální frekvence: 25 MHz
• Vzorkovací frekvence: 125 MSa/s
• Vertikální rozlišení: 16 bitů
• Paměť: 2 Mpts, rozšiřitelná na 8 Mpts
• Vestavěné průběhy: 160
• Modulace: AM, FM, PM, ASK, FSK, PSK, PWM
• Další výstupy: harmonický generátor (do 8. harmonické), PRBS, RS232, sekvence
• Jitter: až 200 ps
• Fázový šum: < −105 dBc/Hz při offsetu 10 kHz
• Displej: 4,3" barevný TFT, dotykový

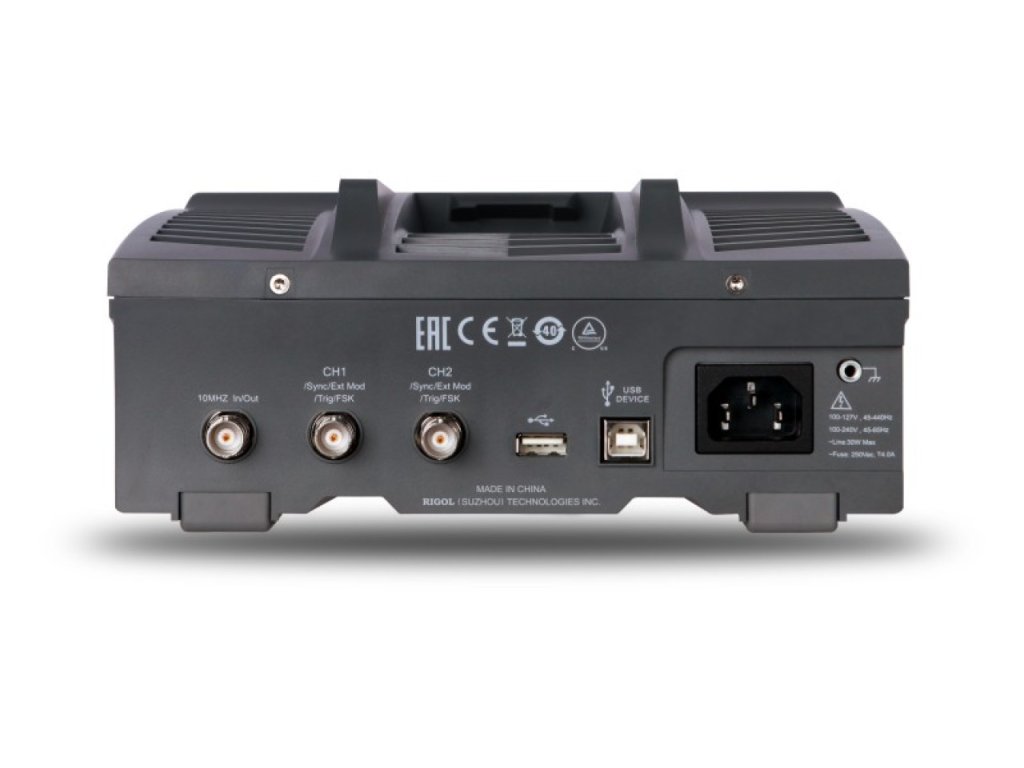

• Rozhraní: USB Host, USB Device, GPIB

Obsah balení Rigol DG822:

• 1× generátor funkcí Rigol DG822
• 1× napájecí kabel
• 1× USB kabel
• 1× BNC kabel
• 1× rychlý průvodce

Návody a dokumenty Rigol DG822:

Rigol DG822 – návod anglicky

Bezpečnostní pokyny

Shrnutí Rigol DG822:

Rigol DG822 je kompaktní dvoukanálový generátor 25 MHz s 16bitovým rozlišením, technologií SiFi II a dotykovým displejem. Široká nabídka průběhů a modulací a tichý provoz bez ventilátoru z něj dělají vhodný zdroj signálů pro vývoj, servis i výuku.
