nanoVNA-F V2 4,3'' 3GHz kapesní vektorový analyzátor

Detailní popis produktu

Dynamický rozsah S21 dosahuje 70 dB do 1,5 GHz a 60 dB do 3 GHz, u S11 je to 50 dB a 40 dB. Výstupní výkon RF je −9 dBm a ČSV portu je menší než 1,1. Displej s rozlišením 800 × 480 se ovládá dotykem a přiloženým stylusem.

Vestavěná baterie 5000 mAh umožňuje dlouhé měření v terénu, analyzátor lze napájet i z USB 5 V a k počítači se připojí přes USB-C. V balení je kalibrační sada SMA, redukce a dva RF kabely RG405.

Klíčové vlastnosti nanoVNA-F V2:

• Rozsah 50 kHz až 3 GHz – měření i v pásmech nad 1 GHz.
• Dynamický rozsah S21 až 70 dB – do 1,5 GHz.
• Dotykový 4,3" IPS displej – rozlišení 800 × 480.
• Hliníkové tělo – odolné provedení pro práci v terénu.
• Baterie 5000 mAh – dlouhá výdrž.
• Kompletní příslušenství – kalibrační sada, redukce a RF kabely.

Technické specifikace nanoVNA-F V2:

• Frekvenční rozsah: 50 kHz – 3 GHz
• Dynamický rozsah S21: 70 dB (1,5 GHz), 60 dB (3 GHz)
• Dynamický rozsah S11: 50 dB (1,5 GHz), 40 dB (3 GHz)
• Výstupní výkon RF: −9 dBm
• ČSV portu: < 1,1
• Displej: dotykový 4,3" IPS LCD, 800 × 480
• Napájení: USB 5 V / 120 mA, vestavěná Li-ion baterie 5000 mAh
• Rozhraní: USB-C
• Rozměry: 140 × 73 × 20 mm
• Hmotnost: 270 g

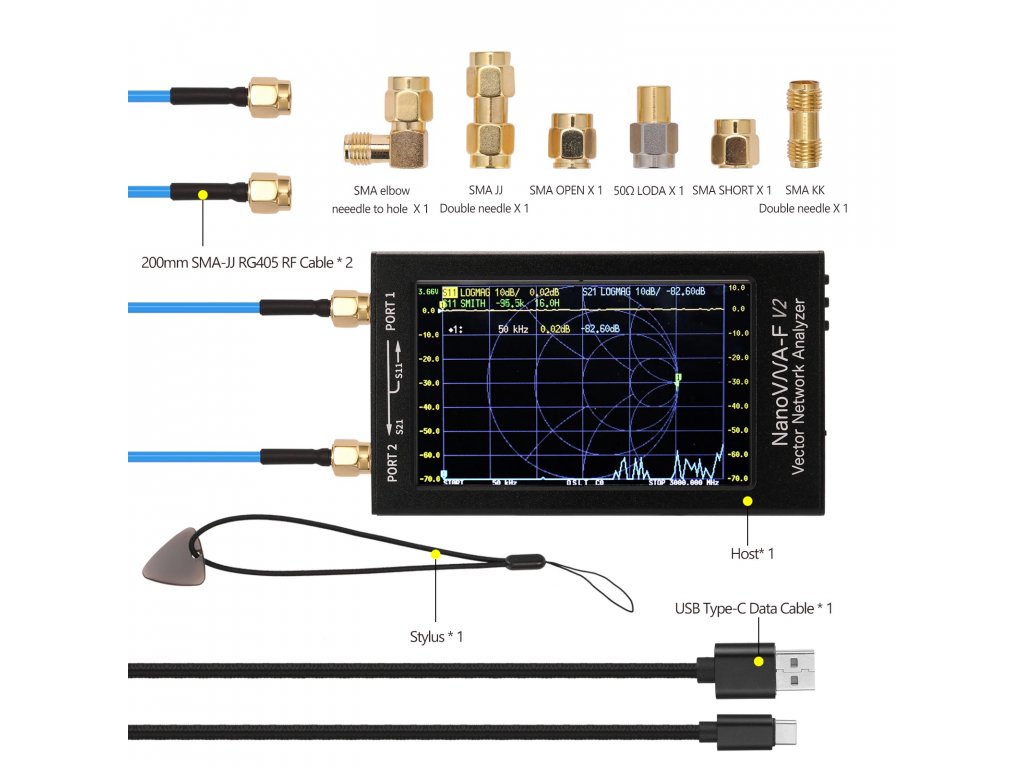

Obsah balení nanoVNA-F V2:

• 1× nanoVNA-F V2
• 1× kalibrační prvek SMA OPEN
• 1× kalibrační prvek SMA SHORT
• 1× kalibrační prvek SMA LOAD 50 Ω
• 1× redukce SMA-KK
• 1× redukce SMA-JJ
• 1× úhlová redukce SMA-JKW
• 2× RF kabel SMA-JJ RG405, 200 mm
• 1× datový kabel USB-C
• 1× stylus

Návody a dokumenty nanoVNA-F V2:

Bezpečnostní pokyny

Shrnutí nanoVNA-F V2:

nanoVNA-F V2 je kapesní vektorový analyzátor do 3 GHz s velkým dotykovým displejem, hliníkovým tělem a baterií 5000 mAh. Hodí se pro radioamatéry a techniky, kteří měří antény a VF obvody i mimo dílnu.
