Elektronická zátěž Rigol DL3021 200W 150V 40A

Detailní popis produktu

Zátěž nabízí čtyři statické režimy CC, CV, CR a CP a tři dynamické režimy (kontinuální, pulzní a přepínaný) s frekvencí až 15 kHz. Rychlost nárůstu proudu je nastavitelná od 0,001 A/µs do 5 A/µs, takže lze simulovat různé dynamické podmínky zátěže zdroje.

Naměřené hodnoty se zobrazují s rozlišením 0,1 mV a 0,1 mA na 4,3" TFT displeji, který ukazuje více parametrů současně. Pro začlenění do testovacích pracovišť slouží rozhraní RS232, USB a LAN. Přístroj má ochrany proti přepětí, nadproudu, překročení výkonu, přehřátí a přepólování.

Klíčové vlastnosti Rigol DL3021:

• 200 W / 150 V / 40 A – rozsah pro testování zdrojů i baterií.
• Režimy CC, CV, CR a CP – čtyři statické režimy zátěže.
• Dynamické režimy do 15 kHz – kontinuální, pulzní a přepínaný.
• Nastavitelná rychlost nárůstu – 0,001 až 5 A/µs.
• Rozlišení 0,1 mV a 0,1 mA – přesné odečítání napětí a proudu.
• RS232, USB a LAN – ovládání a automatizace z počítače.
• Ochrany – přepětí, nadproud, výkon, přehřátí a přepólování.

Technické specifikace Rigol DL3021:

• Maximální výkon: 200 W
• Maximální napětí: 150 V
• Maximální proud: 40 A
• Statické režimy: CC, CV, CR, CP
• Dynamické režimy: kontinuální, pulzní, přepínaný, frekvence až 15 kHz
• Rychlost nárůstu proudu: 0,001–5 A/µs
• Rozlišení zpětného čtení: 0,1 mV, 0,1 mA
• Displej: 4,3" TFT LCD

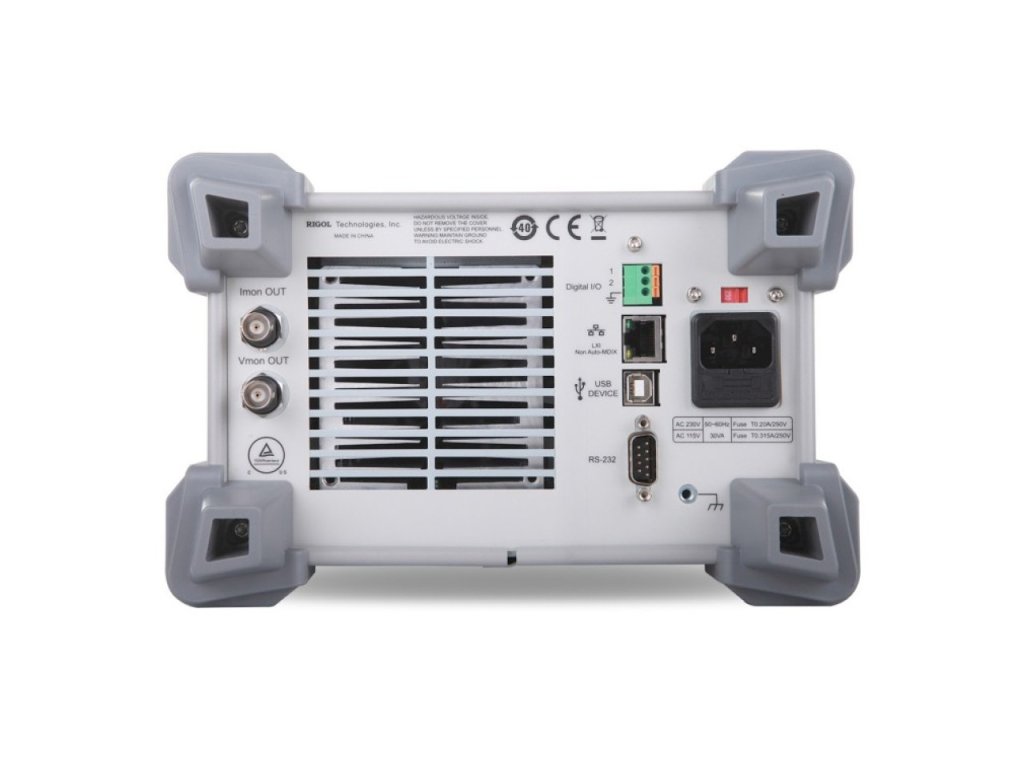

• Rozhraní: RS232, USB, LAN
• Ochrany: přepětí, nadproud, výkon, přehřátí, přepólování

Obsah balení Rigol DL3021:

• 1× elektronická zátěž Rigol DL3021
• 1× napájecí kabel
• 1× pojistka podle nastavení síťového napětí (pro 230 V AC: 250 V / 0,2 A)
• 1× stručný návod k obsluze

Návody a dokumenty Rigol DL3021:

Rigol DL3021 – návod anglicky

Bezpečnostní pokyny

Bezpečnostní informace

• Při výstupním stejnosměrném napětí zkoušeného zařízení 70 V nebo vyšším musí být nasazen ochranný kryt svorek, jinak hrozí úraz elektrickým proudem.
• Vstupní napětí nesmí překročit maximální jmenovité napětí a na vstupní svorky kanálu se nesmí připojit střídavé napětí.
• Přístroj musí být správně uzemněn, jinak hrozí úraz elektrickým proudem.
• Zkoušené zařízení připojte ke vstupním svorkám správně ještě před zapnutím vstupu kanálu, jinak hrozí úraz elektrickým proudem.

Shrnutí Rigol DL3021:

Rigol DL3021 je programovatelná elektronická zátěž 200 W s dynamickými režimy do 15 kHz, rozlišením 0,1 mV / 0,1 mA a rozhraními RS232, USB a LAN. Hodí se pro vývoj a kontrolu napájecích zdrojů, výkonové elektroniky i baterií.
