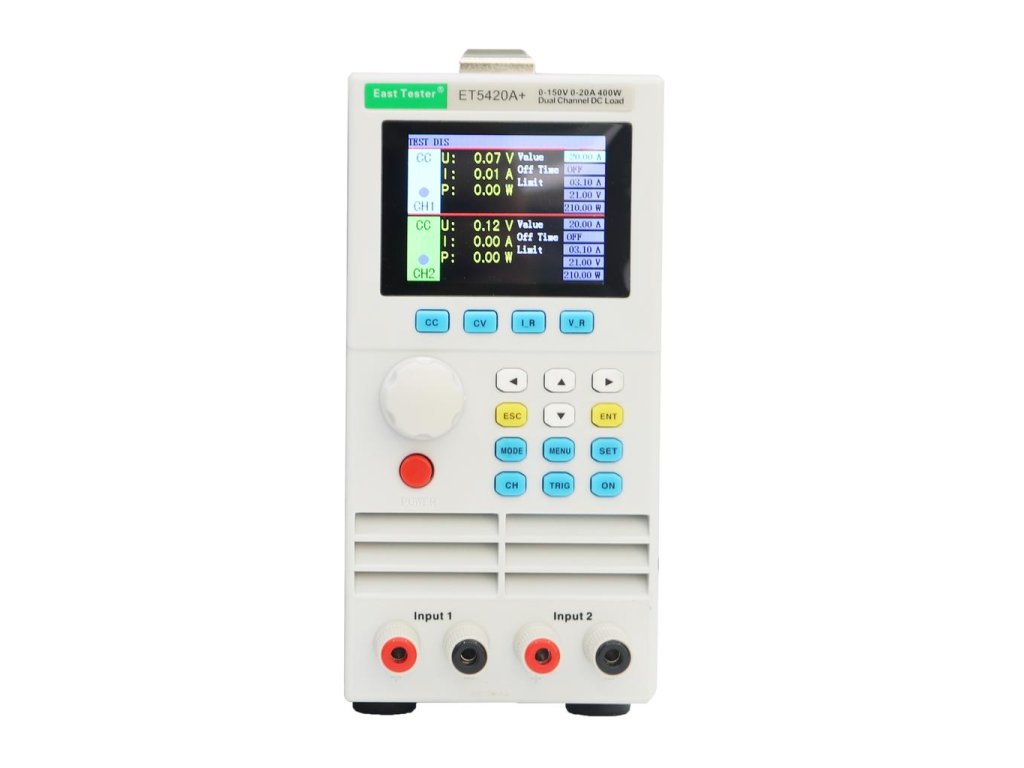

Elektronická zátěž EastTester ET5420A+ 400W 150V 2x20A RS232

Detailní popis produktu

Zátěž pracuje v režimech konstantního proudu, napětí, odporu a výkonu (CC, CV, CR, CP). Dynamický režim pro CC a CV umožňuje přepínat dvě úrovně zátěže s časy T1 a T2 od 50 ms do 60 s. Funkce testu baterií vybíjí článek v režimu CC nebo CR a měří kapacitu až do 9999 Ah. Díky dvěma kanálům lze zatěžovat dva zdroje nebo výstupy současně.

Napětí se nastavuje s rozlišením 1 mV v rozsahu do 20 V a 10 mV do 150 V, proud s rozlišením 1 mA do 3 A a 10 mA do 20 A. Přístroj má 2,8" LCD displej, rozhraní RS232 a ochrany proti přepětí, nadproudu, překročení výkonu a přehřátí.

Klíčové vlastnosti EastTester ET5420A+:

• Dva kanály – zatěžování dvou zdrojů nebo výstupů současně.
• Výkon 400 W – napětí 0–150 V a proud 0–20 A.
• Režimy CC, CV, CR a CP – konstantní proud, napětí, odpor i výkon.
• Dynamický režim – přepínání dvou úrovní s časy 50 ms až 60 s.
• Test baterií – vybíjení v režimu CC nebo CR, kapacita až 9999 Ah.
• Ochrany – přepětí, nadproud, překročení výkonu a přehřátí nad 85 °C.

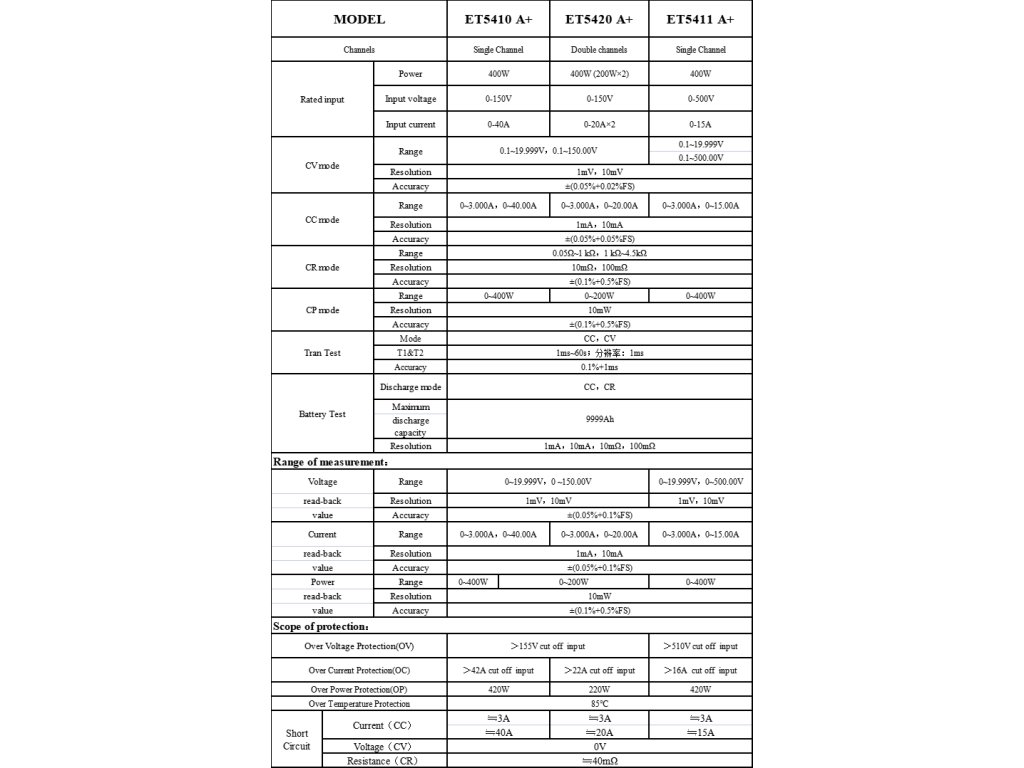

Technické specifikace EastTester ET5420A+:

• Počet kanálů: 2
• Jmenovitý výkon: 400 W
• Vstupní napětí: 0–150 V
• Vstupní proud: 0–20 A
• Režim CV: 0,1–19,999 V / 0,1–150 V, rozlišení 1 mV / 10 mV, přesnost ±(0,05 % + 0,02 % FS)
• Režim CC: 0–3 A / 0–20 A, rozlišení 1 mA / 10 mA, přesnost ±(0,05 % + 0,05 % FS)
• Režim CR: 0,05 Ω–1 kΩ (rozlišení 10 mΩ) / 1–4,5 kΩ (rozlišení 100 mΩ), přesnost ±(0,1 % + 0,5 % FS)
• Režim CP: 0–400 W, rozlišení 10 mW, přesnost ±(0,1 % + 0,5 % FS)
• Dynamický režim: CC, CV, T1 a T2 50 ms až 60 s
• Test baterie: vybíjení CC, CR, kapacita až 9999 Ah
• Ochrana proti přepětí: nad 21 V nebo nad 155 V (podle rozsahu)
• Nadproudová ochrana: nad 3,1 A nebo nad 21 A (podle rozsahu)
• Ochrana výkonu: 400 W
• Ochrana proti přehřátí: 85 °C
• Rozhraní: RS232
• Displej: 2,8" LCD

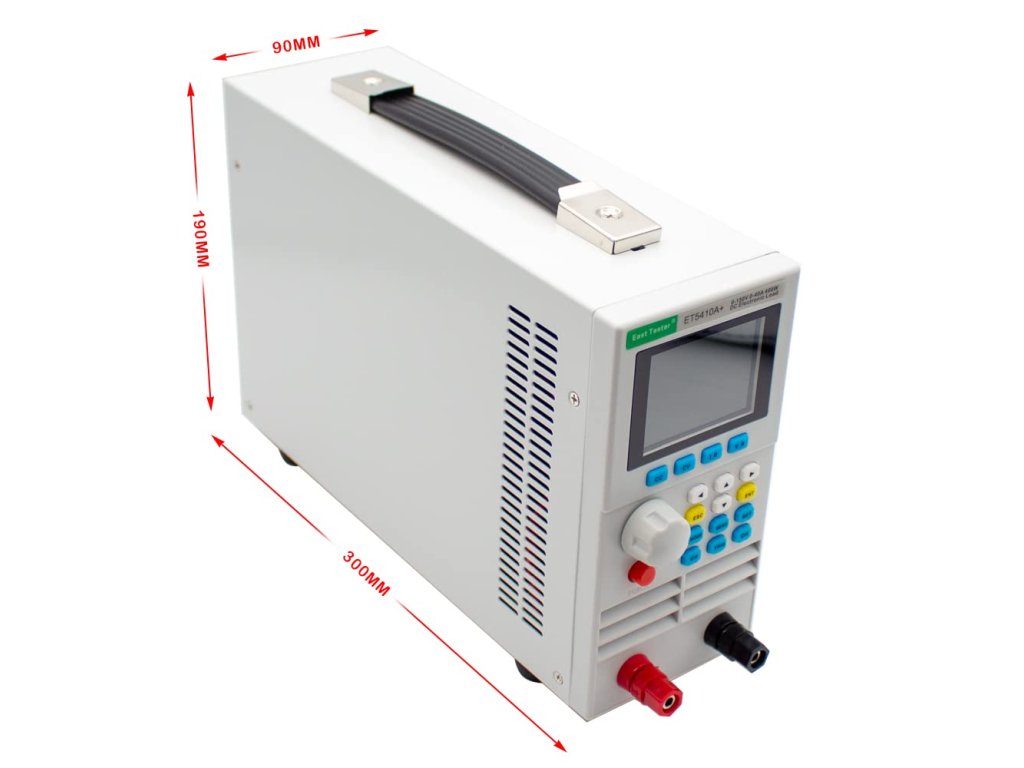

• Rozměry: 90 × 190 × 286 mm

Obsah balení EastTester ET5420A+:

• 1× elektronická zátěž EastTester ET5420A+
• 1× napájecí kabel
• 1× návod (anglicky)
• 2× náhradní pojistka

Návody a dokumenty EastTester ET5420A+:

EastTester ET5420A+ – návod anglicky

Bezpečnostní pokyny

Bezpečnostní informace

• Vstupní proud zátěže je 0–40 A, tedy 20 A na každý ze dvou kanálů; tuto hodnotu nepřekračujte.
• Jmenovitý příkon zátěže je 400 W, na každý kanál nejvýše 200 W.
• Zdroj připojte k zátěži správnou polaritou: červená je kladná, černá záporná.
• Nejdříve zapněte výstup testovaného zdroje a teprve poté zapněte zátěž.

Shrnutí EastTester ET5420A+:

EastTester ET5420A+ je dvoukanálová elektronická zátěž 400 W / 150 V / 2× 20 A s režimy CC, CV, CR a CP. Dva kanály umožňují testovat dva zdroje nebo výstupy současně. Hodí se pro vývoj a servis napájecích zdrojů, nabíječek i akumulátorů.
