TinySA Ultra+ ZS-407 Spektrální Analyzátor 7,3GHz 4''

Detailní popis produktu

Přístroj pracuje ve dvou režimech: v základním režimu pokrývá pásmo 100 kHz až 900 MHz, v režimu Ultra až 7,3 GHz. Režim Ultra je ve výchozím stavu vypnutý a aktivuje se podle postupu na wiki projektu tinySA. Přepínatelné filtry rozlišovací šířky pásma a krokový vstupní atenuátor umožňují přizpůsobit měření úrovni signálu. Analyzátor lze napájet z akumulátoru nebo přes USB a plně ovládat z počítače. Při nepoužití jako analyzátor funguje jako generátor sinusového nebo obdélníkového signálu.

Klíčové vlastnosti tinySA Ultra+ ZS-407:

• Spektrální analyzátor a generátor v jednom – generátor je využitelný při zkouškách přijímačů, filtrů a zesilovačů.
• Základní režim a režim Ultra – 100 kHz až 900 MHz, resp. 100 kHz až 7,3 GHz.
• Přepínatelné filtry RBW – ruční volba od 0,2 kHz do 850 kHz nebo automatický režim.
• Modulace AM a FM – generátor podporuje AM, úzké FM a široké FM.
• Vestavěný LNA 20 dB – volitelně zvyšuje citlivost při měření slabých signálů.
• Vstupní atenuátor 0 až 31 dB – nastavuje se ručně nebo automaticky po kroku 1 dB.
• Automatický autotest a samokalibrace – využívají vestavěný generátor signálu.
• 4" dotykový displej – zobrazuje až 450 bodů na jeden sken.
• Ovládání z PC přes USB – přístroj lze plně ovládat z počítače.
• Slot pro microSD kartu a výstup pro sluchátka – ukládání dat a zvukový výstup 3,5 mm.
• Akumulátor 5000 mAh – umožňuje práci v terénu až tři hodiny.

Technické specifikace tinySA Ultra+ ZS-407:

• Typ zařízení: kapesní spektrální analyzátor a generátor signálu
• Displej: 4,0" rezistivní dotykový, 480 × 320 px
• Maximální počet bodů na jeden sken: 450
• Frekvenční rozsah analyzátoru: 100 kHz až 900 MHz (základní režim), 100 kHz až 7,3 GHz (režim Ultra)
• Rozlišovací filtry (RBW): 0,2 / 1 / 3 / 10 / 30 / 100 / 300 / 600 / 850 kHz nebo automaticky
• Absolutní maximální vstupní úroveň: +6 dBm při vnitřním útlumu 0 dB
• Vstupní impedance: 50 Ω (při vstupním útlumu větším než 10 dB)
• Kompresní bod: 1 dB při −1 dBm při vnitřním útlumu 0 dB
• Vstupní atenuátor: 0 až 31 dB po 1 dB (při neaktivním LNA)
• Vestavěný LNA: 20 dB
• Fázový šum: −90 dBc/Hz při odstupu 100 kHz, −115 dBc/Hz při odstupu 1 MHz
• Dynamický rozsah: 70 dB bez rušivých složek při RBW 30 kHz
• Přesnost absolutní úrovně výkonu: ±2 dB (po kalibraci)
• Zhoršení DANL v režimu Ultra: 5 dB nad 5 GHz, 24 dB nad 7,3 GHz
• Generátor: sinus 100 kHz až 900 MHz
• Generátor: obdélník do 6,0 GHz (při nepoužití jako analyzátor)
• Harmonické generátoru: pod −40 dB od základní složky v pásmu 100 kHz až 900 MHz
• Modulace generátoru: AM, úzké FM, široké FM
• Přesnost úrovně generátoru: ±2 dB do 900 MHz v rozsahu −72 dBm až −18 dBm, pod −72 dBm nižší přesnost
• Rozlišení výstupní frekvence: 44 Hz pod 900 MHz
• Referenční generátor: 1, 2, 4, 10, 15 nebo 30 MHz, obdélník se základní složkou −35,6 dBm
• Rozhraní: USB-C, SMA (zásuvka), slot microSD, výstup pro sluchátka 3,5 mm
• Napájení: 5 V USB (max. 1,3 A)
• Akumulátor: 5000 mAh, provoz až 3 hodiny po plném nabití
• Ochrana proti ESD: ano
• Upozornění: vstup je velmi citlivý na elektrostatický výboj a nadměrný vstupní výkon, doporučuje se použít externí atenuátor.

Obsah balení tinySA Ultra+ ZS-407:

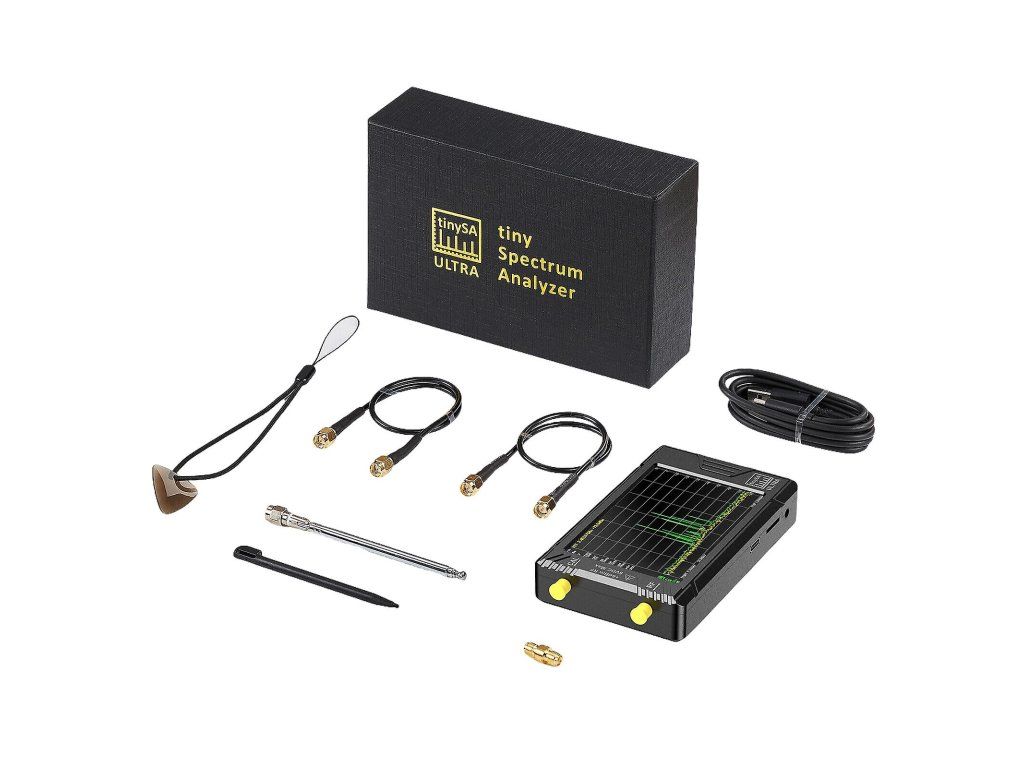

• 1× spektrální analyzátor tinySA Ultra+ ZS-407
• 2× propojovací kabel SMA
• 1× spojka SMA
• 1× anténa s konektorem SMA
• 1× nabíjecí kabel USB-C
• 1× microSD karta 32 GB

Shrnutí tinySA Ultra+ ZS-407:

tinySA Ultra+ ZS-407 je kapesní spektrální analyzátor s generátorem signálu, který v režimu Ultra pokrývá frekvence do 7,3 GHz. Nabízí přepínatelné filtry RBW, krokový atenuátor, modulaci AM a FM a ovládání z PC přes USB. Hodí se pro radioamatéry, elektroniky a servisní pracoviště, která potřebují analyzovat signály v pásmech wifi, mobilních sítí a podobných aplikací.
