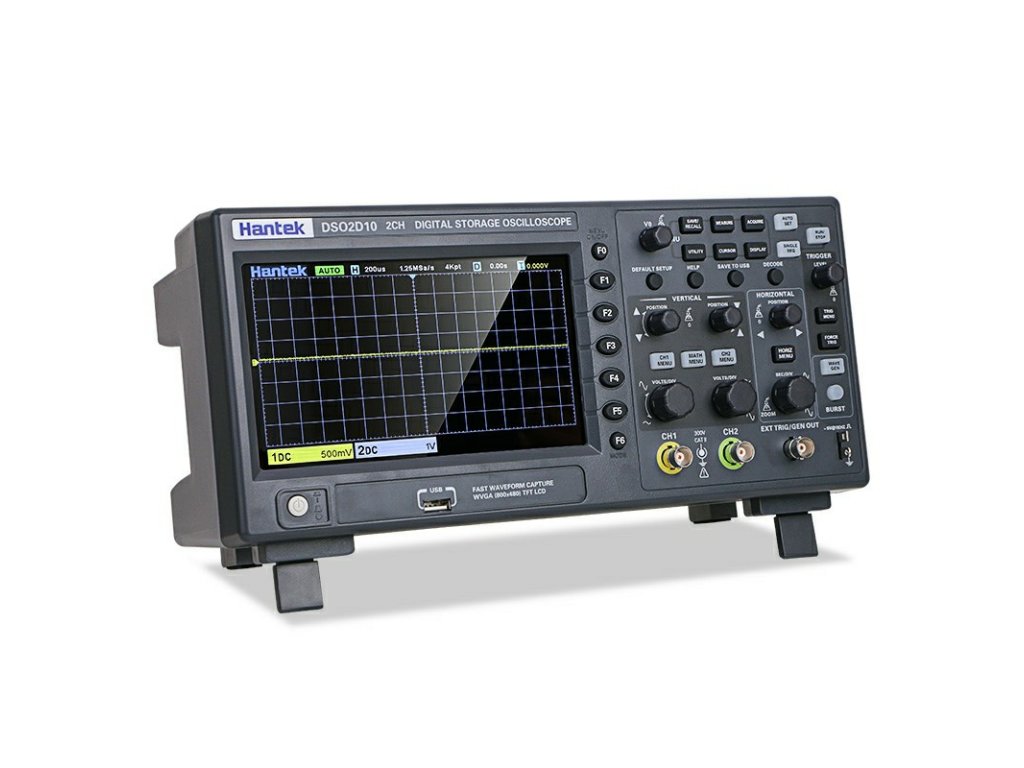

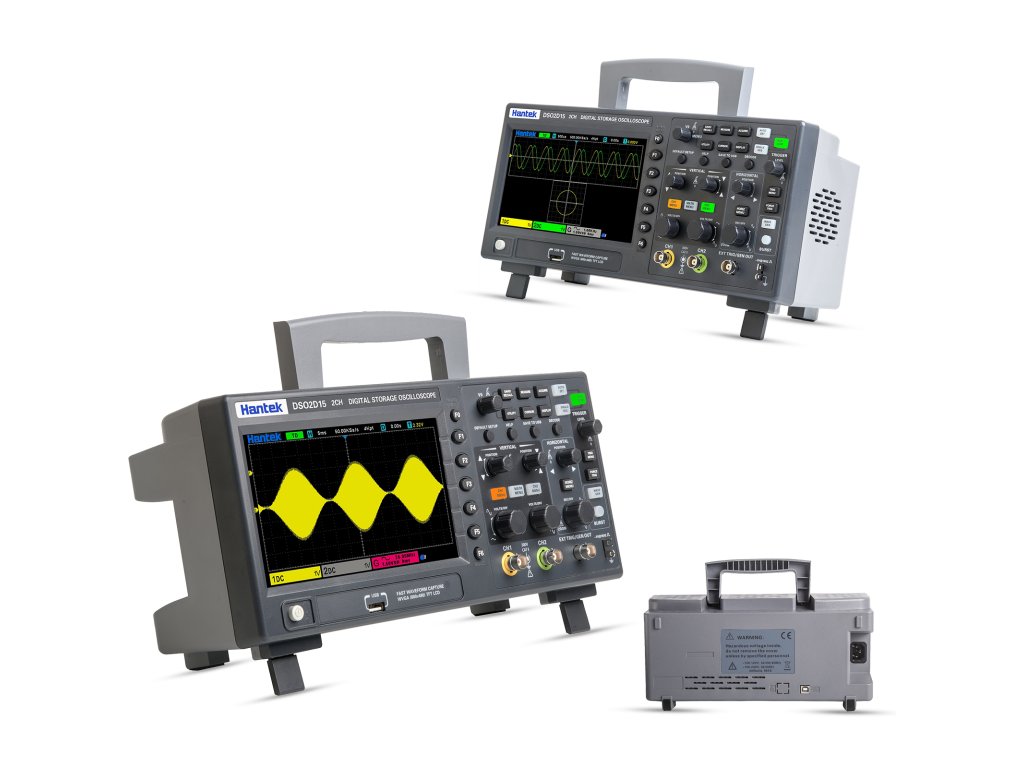

Dvoukanálový osciloskop Hantek DSO2C15 150MHz 1GSa/s

Neohodnoceno Podrobnosti hodnocení
7 890 Kč 6 520,66 Kč bez DPH Měrná cena:
Skladem (1 ks)
Můžeme doručit do:
16.11.2026
Možnosti doručení

Hantek DSO2C15 je stolní dvoukanálový digitální osciloskop s šířkou pásma 150 MHz, vzorkováním 1 GSa/s a 7" barevným displejem. Je určen pro měření a analýzu signálů při vývoji, opravách a výuce elektroniky.

Detailní informace

Doprava zdarma
Doprava zdarma
Při objednávce nad 3500,- Kč
Garance odeslání při přijetí platby do 14:30 ještě tentýž den
Garance odeslání
Při přijetí platby do 14:30 ještě tentýž den
Přes 3000 výdejních míst po celé ČR
Přes 3000 výdejních míst po celé ČR
Balíkovna, Zásilkovna, PPL

Detailní popis produktu

Paměť záznamu 4 Mpts na kanál a vertikální rozlišení 12 bitů umožňují zachytit delší průběhy a jemné detaily signálu. Časová základna sahá od 2 ns do 1000 s na dílek a vertikální vstupy podporují vazbu AC, DC a GND.

Kromě běžného spouštění na hranu nabízí osciloskop spouštění šířkou impulzu, oknem, vzorem, videosignálem a na sériových sběrnicích CAN/LIN, I²C, SPI a UART. Data lze přenést do počítače přes rozhraní USB.

Klíčové vlastnosti Hantek DSO2C15:

  • Šířka pásma 150 MHz – měření rychlých signálů v digitálních i analogových obvodech.
  • Vzorkování 1 GSa/s – věrné zachycení průběhů s dobou náběhu pod 3,5 ns.
  • Paměť 4 Mpts na kanál – delší záznam bez snížení vzorkovací frekvence.
  • Vertikální rozlišení 12 bitů – jemnější rozlišení amplitudy než u běžných 8bitových osciloskopů.
  • Spouštění na sběrnicích – CAN/LIN, I²C, SPI a UART pro ladění komunikace.
  • 7" barevný TFT displej – přehledné zobrazení obou kanálů.
  • Rozhraní USB – propojení s počítačem.

Technické specifikace Hantek DSO2C15:

  • Typ: digitální osciloskop (DSO)
  • Počet kanálů: 2
  • Šířka pásma: 150 MHz
  • Vzorkovací frekvence: 1 GSa/s
  • Délka paměti: 4 Mpts na kanál
  • Vertikální rozlišení: 12 bitů
  • Displej: 7" barevný TFT
  • Časová základna: 2 ns až 1000 s na dílek
  • Doba náběhu: < 3,5 ns
  • Vstupní impedance: 1 MΩ / 20 pF
  • Vazba vstupu: AC, DC, GND
  • Maximální vstupní napětí: 300 V
  • Režimy spouštění: automatický, jednorázový, normální
  • Typy spouštění: hrana (náběžná, sestupná), šířka impulzu, okno, overtime, pattern, slope, interval, video, CAN/LIN, I²C, SPI, UART
  • Rozhraní: USB
  • Bezpečnost: EN61010, 300 V CAT II
  • Napájení: 200–240 V AC
  • Pracovní teplota: 0–50 °C

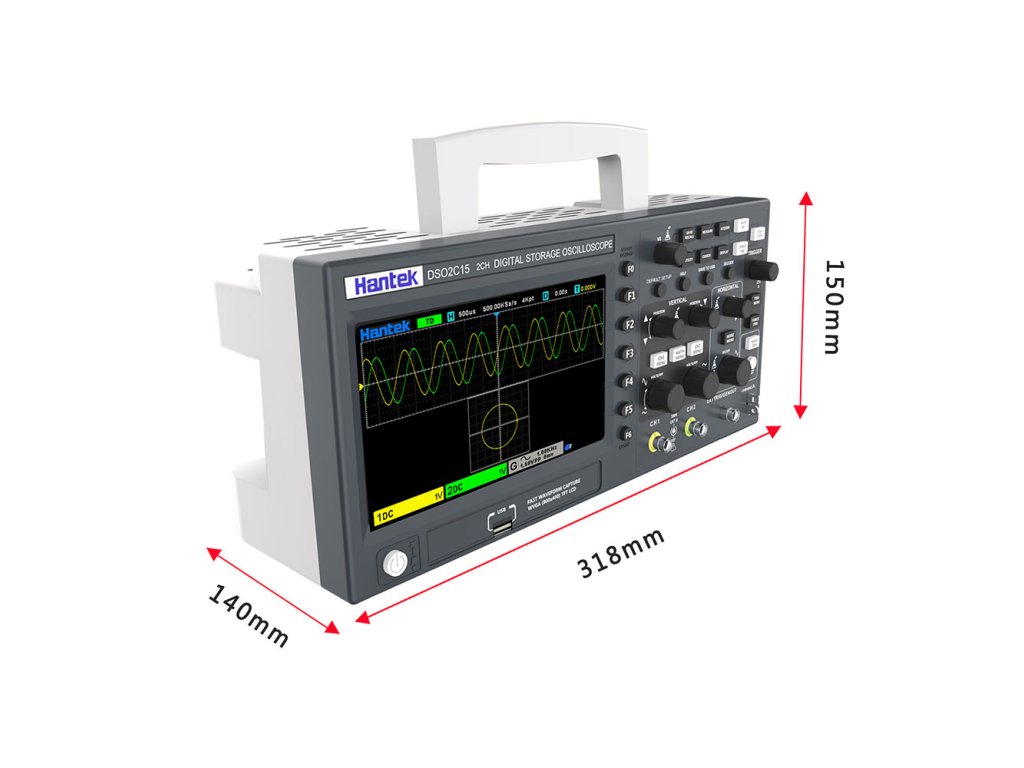

  • Rozměry: 318 × 110 × 150 mm
  • Hmotnost: 1,9 kg

Návody a dokumenty Hantek DSO2C15:

Hantek DSO2C15 – návod anglicky

Bezpečnostní pokyny

Bezpečnostní informace

  • Vstupy osciloskopu jsou dimenzovány na kategorii 300 V CAT II; nepoužívejte je k měření v prostředí s vyšší kategorií.
  • Maximální vstupní napětí kanálů je 300 VRMS při sondě v poloze 10X.
  • Na konektor EXT TRIG/GEN OUT nepřivádějte signál nad 3,3 V, jinak se přístroj poškodí.
  • Přístroj se uzemňuje ochranným vodičem napájecího kabelu, který musí být připojen k zemi; před zapojením vstupů ověřte uzemnění.

Shrnutí Hantek DSO2C15:

Hantek DSO2C15 je dvoukanálový stolní osciloskop s šířkou pásma 150 MHz, vzorkováním 1 GSa/s, pamětí 4 Mpts na kanál a 12bitovým rozlišením. Spouštění na sběrnicích CAN/LIN, I²C, SPI a UART usnadňuje ladění komunikace mezi obvody. Je vhodný pro dílnu, servis i výuku elektroniky.
