Detailní popis produktu

Specifikace OWON SDS1104:

• Šířka pásma: 100 MHz
• Vzorkovací frekvence: 1 GS/s
• Horizontální měřítko (s/div): 2 ns/div - 1000 s/div, krok 1 - 2 - 5
• Čas vzestupu (na vstupu, typický): ≤3,5 ns
• Kanály: 4
• Displej: Barevný LCD 7", 800 x 480 pixelů
• Vstupní impedance: 1 MΩ ± 2%, paralelně s 20 pF ± 5 pF
• Maximální vstupní napětí: 400 V (PK - PK) (DC+AC, PK - PK)
• Přesnost DC zesílení: ±3%
• Délka záznamu: 20K
• Přesnost DC (průměr): Průměr ≥16: ±(3% odečtené hodnoty + 0,05 div) pro △V
• Faktor útlumu sondy: 1X, 10X, 100X, 1000X
• Nízkofrekvenční odezva (AC, -3dB): ≥10 Hz (na vstupu, s AC spojením, -3dB)
• Přesnost vzorkovací frekvence / času relé: ±100 ppm
• Interpolace: sin (x) / x
• Přesnost intervalu (△T) (plná šířka pásma): Jednoduchý: ±(1 intervalový čas + 100 ppm x odečtená hodnota + 0,6 ns), Průměr>16: ±(1 intervalový čas + 100 ppm x odečtená hodnota + 0,4 ns)
• Vstupní spojení: DC, AC a Zem
• Vertikální rozlišení (A/D): 8 bitů (2 kanály současně)
• Vertikální citlivost: 5 mV/div - 5 V/div (na vstupu)
• Typ spouštění: Hrana, Video
• Mód spouštění: Automatický, Normální a Jednorázový
• Úroveň spouštění: ±5 dílů od středu obrazovky
• Frekvence linky/pole (video): Standardy NTSC, PAL a SECAM
• Měření kurzorem: △V a △T mezi kurzory
• Automatické měření: Vpp, Vavg, RMS, Frekvence, Perioda, Vmax, Vmin, Vtop, Vbase, Šířka, Překmit, Předpřetah, Čas vzestupu, Čas poklesu, +Šířka, -Šířka, +Doba, -Doba, Zpoždění A→B, Plocha, Obvod, Cyklická oblast, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
• Matematická funkce vlnové formy: ＋, －, x, ÷, inverze, FFT
• Ukládání vlnových forem: 16 vlnových forem
• Lissajousova křivka: Šířka pásma: Plné šířka pásma, Fázový rozdíl: ±3 stupně
• Komunikační rozhraní: USB host, USB zařízení
• Frekvenční čítač: Dostupný
• Napájení: 100V - 240V AC, 50/60Hz, CAT II
• Spotřeba energie: ＜15W
• Pojištění: 2A, třída T, 250V
• Rozměr (Š x V x H): 301 x 152 x 70 mm
• Hmotnost zařízení: 1,10 kg

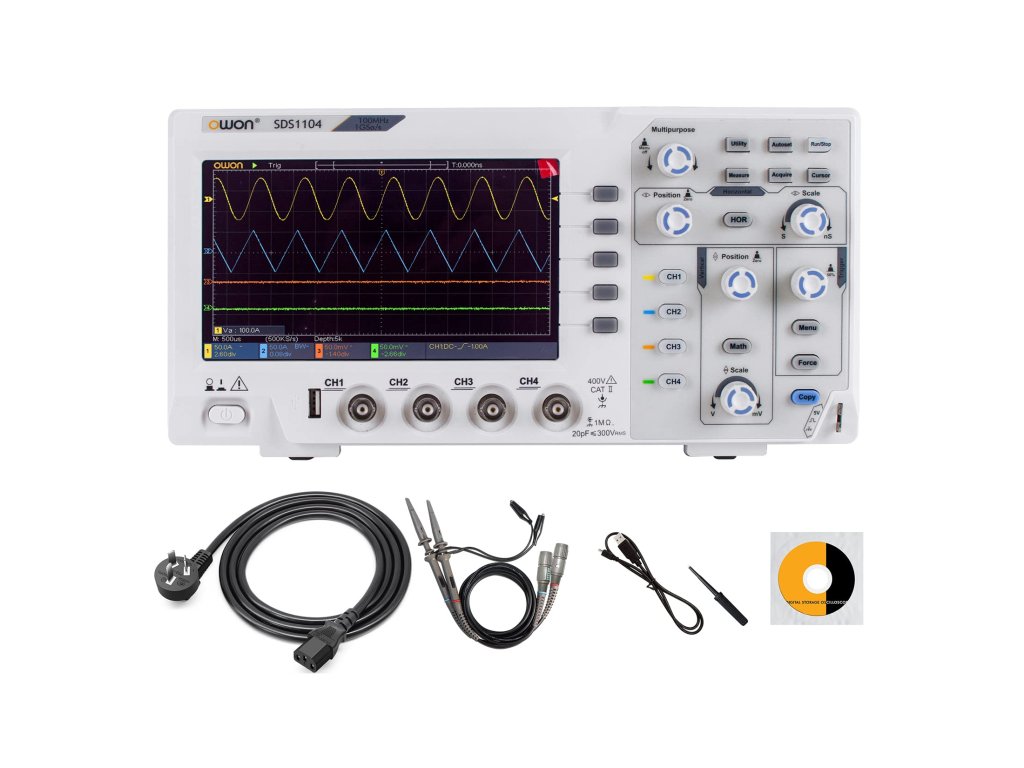

Obsah balení OWON SDS1104:

• 1 x Osciloskop OWON SDS1104

• 4 x Sonda
• 1 x USB kabel
• 1 x Nastavovací nástroj pro sondu
• 1 x Napájecí kabel
• 1 x CD Rom a Rychlý průvodce
• 1 x Uživatelský manuál
