Detailní popis produktu

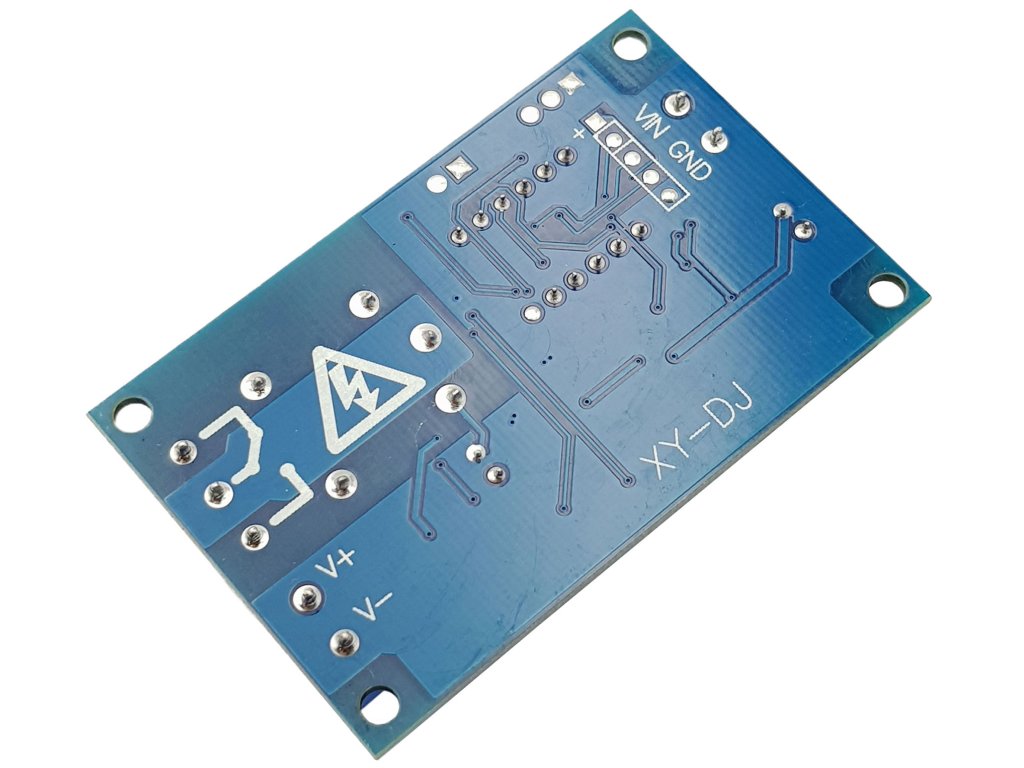

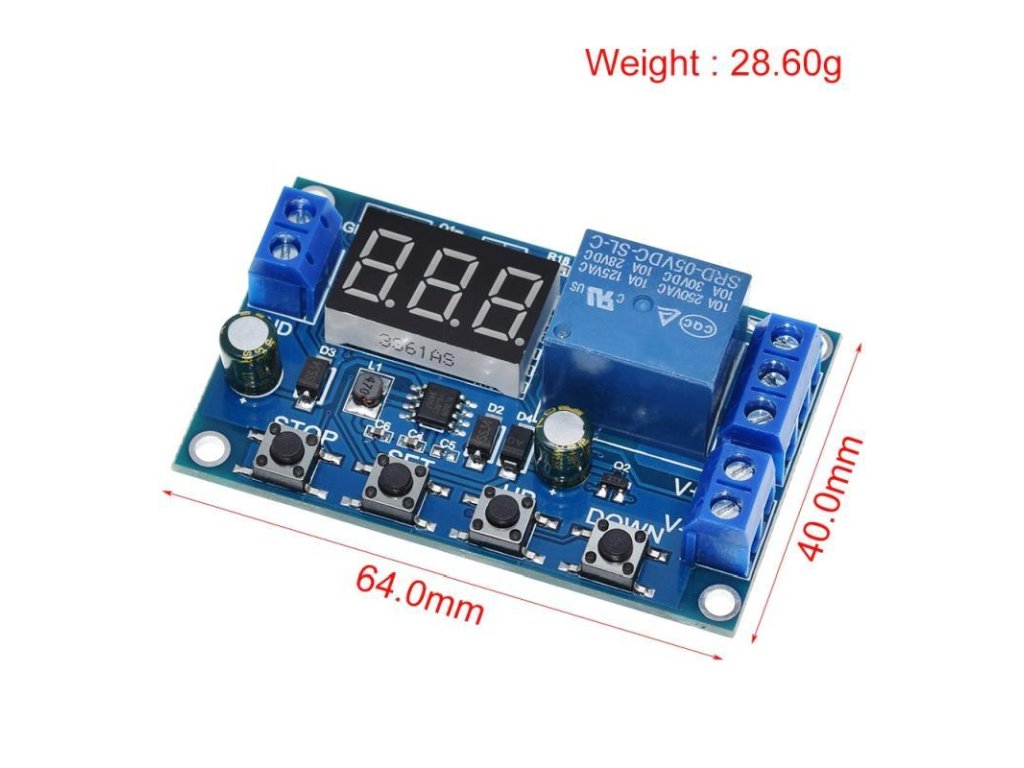

Specifikace modulu XY-DJ:

Napájecí napětí: DC 6-40V

Rozsah napětí baterie: 0-60V

Přesnost měření napětí: 0,1V

Rozsah časovače: 0-999min

Spotřeba v rozepnutém stavu: 40mA

Spotřeba v sepnutém stavu: 90mA

Režimy:

U1 - Při poklesu napětí pod spodní limit dojde k zahájení nabíjení, při dosažení horního limitu se relé odpojí.

U2 - Nabíjení s časovačem - Při poklesu napětí pod spodní limit dojde k zahájení nabíjení a zároveň spuštění časovače. Nabíjení se odpojí po uplynutí přednastavené doby nebo při dosažení horního limitu napětí.

U3 - Ochrana proti podvybití baterie - modul odpojí zátěž při dosažení spodního limitu.

U4 - Vybíjení s časovačem - odpojí zátěž po uplynutí nastaveného času nebo při poklesu napětí pod stanovenou mez

U5 - Relé sepne, pokud je napětí v nastaveném rozsahu

U6 - Relé rozepne, pokud je napětí v nastaveném rozsahu

Serial port control (TTL level communication)

Communication standard:The band rate is 115200 bps

Data bits: 8

Stop bit: 1

Check digit: none

Flow control: none

Příkazy pro ovládání přes seriový port:

"U-1": Nastavení režimu ( U-1 až U-6)

"000": 0 - časovač vypnutý, non-0 - časovač zapnutý (rozsah 001 až 999)

"Dw02.9": Spodní limit napětí

"Up10.1": Horní limit napětí (rozsah 00.0V ~ 99.9V)

"Get": Zjistí údaje o proudu

"On": sepne relé

"Off": vypne relé

"Start": start data upload

"Stop": stop data upload

Příkazy je možné používat naráz, musí být odděleny čárkou.
