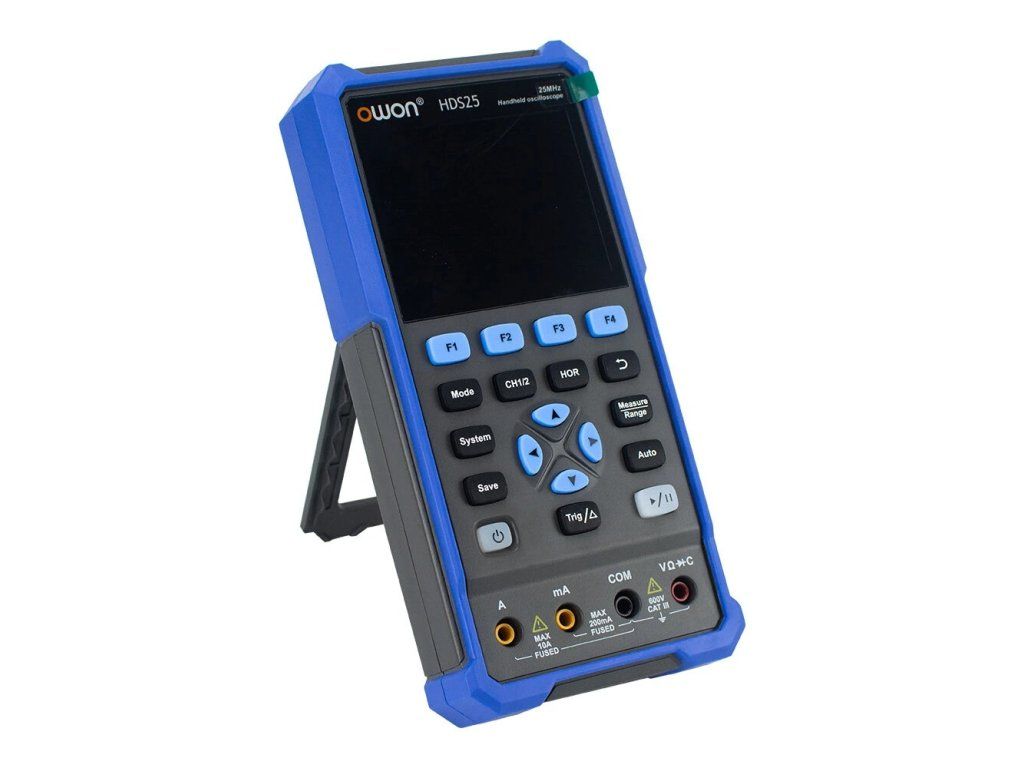

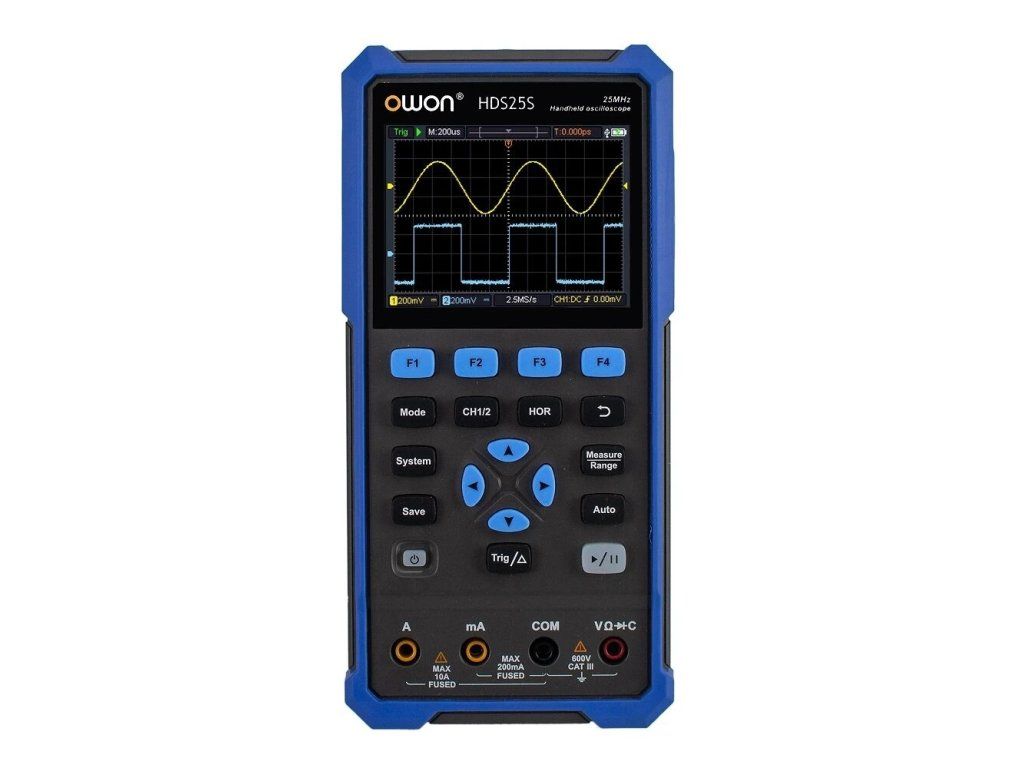

Ruční osciloskop Multimetr Owon HDS25S

Detailní popis produktu

Osciloskop vzorkuje rychlostí až 250 MSa/s, má paměť 8K a obnovovací frekvenci až 10 000 průběhů za sekundu. Nabízí automatická měření, kurzory, rychlou konfiguraci AUTO a spouštění Auto, Normal a Single. Multimetr měří střídavé i stejnosměrné napětí do 1000 V DC a 750 V AC, proud, odpor, kapacitu, diody a kontinuitu.

Generátor vytváří sinus do 10 MHz, pulz do 5 MHz, obdélník do 2 MHz, pilu do 1 MHz a arbitrární průběhy. Přístroj napájejí dva články 18650 s výdrží přibližně 3–6 hodin, nabíjí se přes USB-C a s počítačem komunikuje i pomocí příkazů SCPI.

Klíčové vlastnosti Owon HDS25S:

• Tři přístroje v jednom – osciloskop, multimetr a generátor funkcí.
• Dva kanály 25 MHz – vzorkování až 250 MSa/s.
• True RMS multimetr 20 000 číslic – napětí do 1000 V DC.
• Generátor do 10 MHz – sinus, obdélník, pila, pulz a arbitrární průběhy.
• SCPI – vzdálené ovládání a automatizace.
• Baterie 18650 – výdrž přibližně 3–6 hodin.
• 3,5" barevný displej – čitelný i v terénu.

Technické specifikace Owon HDS25S:

• Osciloskop – kanály: 2
• Osciloskop – šířka pásma: 25 MHz
• Osciloskop – vzorkovací frekvence: 250 MSa/s
• Osciloskop – paměť: 8K
• Osciloskop – obnovovací frekvence: až 10 000 wfms/s
• Osciloskop – vertikální citlivost: 10 mV/div – 10 V/div
• Osciloskop – spouštění: Auto, Normal, Single
• Multimetr: True RMS, 20 000 číslic; AC/DC napětí, AC/DC proud, odpor, kapacita, diody, kontinuita
• Multimetr – maximální vstupní napětí: 1000 V DC / 750 V AC
• Generátor – sinus: 0,1 Hz – 10 MHz
• Generátor – obdélník: 0,1 Hz – 2 MHz
• Generátor – pila: 0,1 Hz – 1 MHz
• Generátor – pulz: 0,1 Hz – 5 MHz
• Displej: 3,5" barevný LCD, 320 × 240
• Napájení: 2× Li-ion 18650
• Rozhraní: USB-C, SCPI
• Hmotnost: přibližně 600 g bez baterií

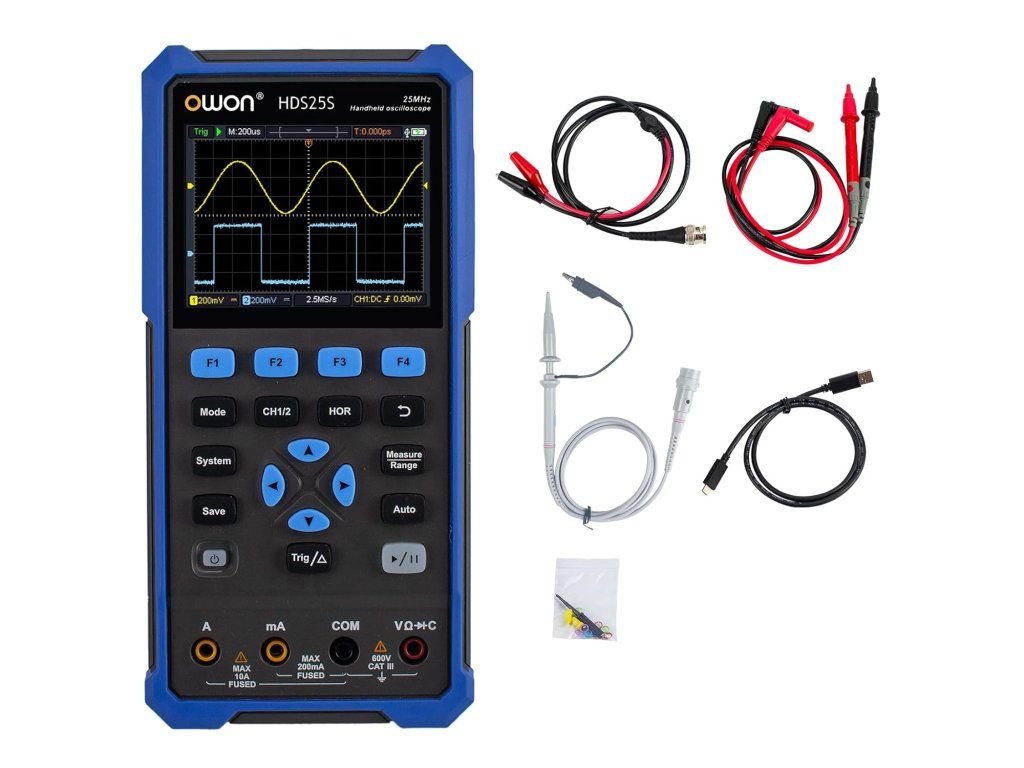

Obsah balení Owon HDS25S:

• 1× přístroj Owon HDS25S
• 1× osciloskopická sonda
• 1× sada měřicích kabelů pro multimetr
• 1× USB-C kabel
• 1× kabel BNC – krokosvorky
• 1× kalibrační nástroj pro sondu
• 1× ochranné pouzdro
• 1× uživatelský manuál

Návody a dokumenty Owon HDS25S:

Owon HDS25S – návod česky

Owon HDS25S – návod anglicky

Bezpečnostní pokyny

Shrnutí Owon HDS25S:

Owon HDS25S spojuje dvoukanálový osciloskop 25 MHz, True RMS multimetr a generátor funkcí v ručním přístroji na baterie. Hodí se pro servis a diagnostiku v terénu i pro domácí dílnu.
