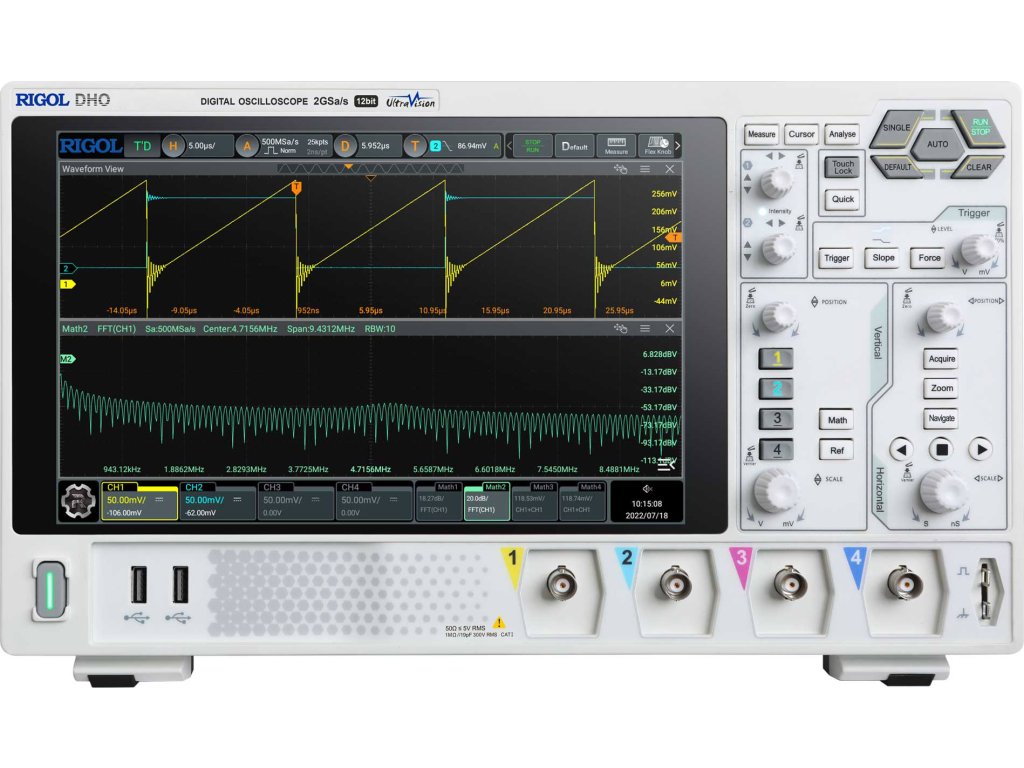

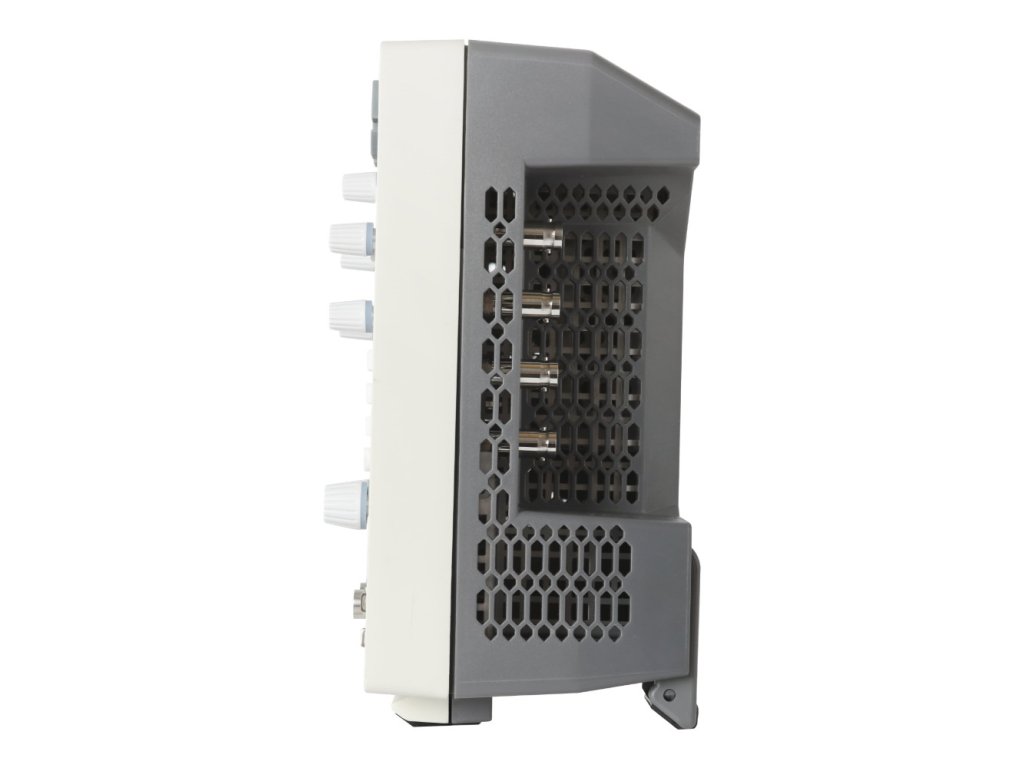

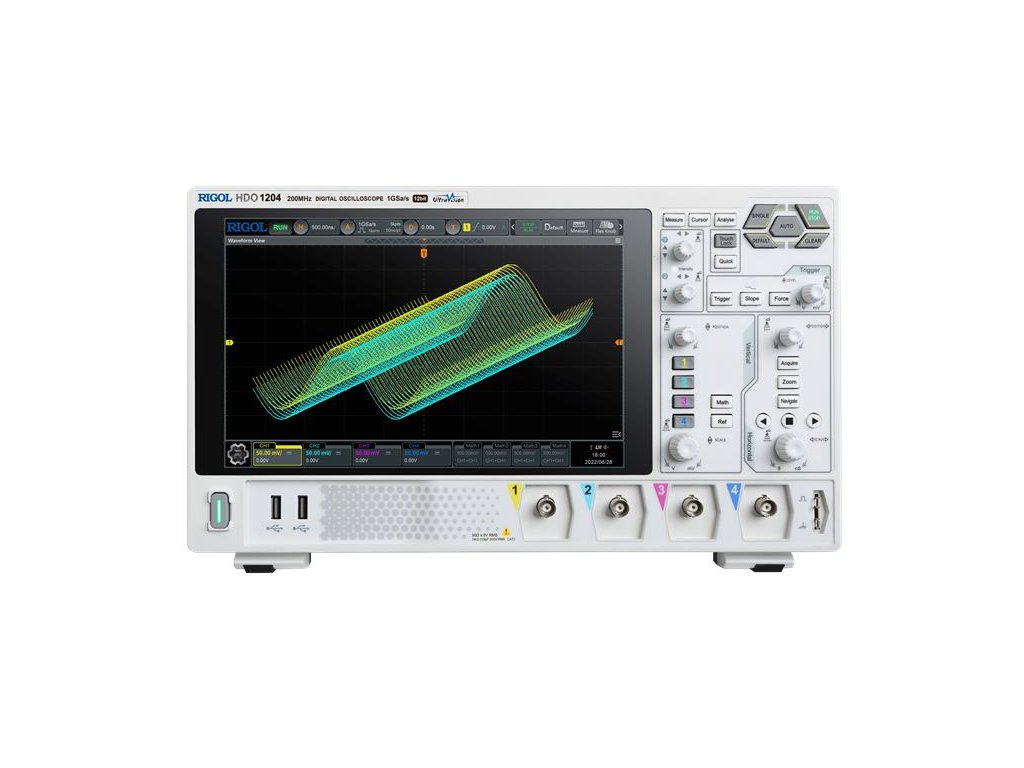

Rigol DHO1074

Detailní popis produktu

Rozlišení 12 bitů poskytuje 4096 úrovní kvantizace a v režimu vysokého rozlišení až 16 bitů, takže osciloskop zobrazí i malé detaily signálu. Paměť 50 Mpts lze volitelnou licencí rozšířit na 100 Mpts a v režimu UltraAcquire zachytí až 1 500 000 průběhů za sekundu, což usnadňuje hledání občasných jevů. Vertikální citlivost sahá od 500 µV/div do 10 V/div.

Standardně dekóduje sběrnice SPI, I²C, RS232/UART, CAN a LIN. Velký displej s rozlišením 1280 × 800 se ovládá dotykem. Pro připojení slouží tři porty USB 3.0, LAN, HDMI a výstupy Pass/Fail a Trigger Out. V balení jsou čtyři pasivní sondy.

Klíčové vlastnosti Rigol DHO1074:

• Čtyři kanály 70 MHz – vzorkování až 2 GSa/s.
• Rozlišení 12 bitů – v režimu vysokého rozlišení až 16 bitů.
• Paměť 50 Mpts – rozšiřitelná na 100 Mpts.
• UltraAcquire – až 1 500 000 průběhů za sekundu.
• 10,1" dotykový displej – rozlišení 1280 × 800.
• Dekódování sběrnic – SPI, I²C, RS232/UART, CAN a LIN v základu.
• USB 3.0, LAN a HDMI – připojení k PC, síti a monitoru.

Technické specifikace Rigol DHO1074:

• Počet kanálů: 4 analogové
• Šířka pásma: 70 MHz
• Vzorkovací frekvence: až 2 GSa/s
• Vertikální rozlišení: 12 bitů (16 bitů v režimu vysokého rozlišení)
• Paměť: 50 Mpts (volitelně 100 Mpts)
• Rychlost zachycení: až 1 500 000 wfms/s (UltraAcquire)
• Vertikální citlivost: 500 µV/div – 10 V/div
• Horizontální měřítko: 2 ns/div – 1000 s/div
• Dekódování: SPI, I²C, RS232/UART, CAN, LIN
• Displej: 10,1" kapacitní dotykový, 1280 × 800
• Rozhraní: USB 3.0 (2× vpředu, 1× vzadu), LAN, HDMI, Pass/Fail, Trigger Out
• Rozměry: 358 × 215 × 121 mm
• Hmotnost: 3,8 kg

Obsah balení Rigol DHO1074:

• 1× osciloskop Rigol DHO1074
• 1× napájecí kabel
• 1× USB kabel
• 4× pasivní sonda PVP3150 (150 MHz)

Návody a dokumenty Rigol DHO1074:

DHO1000 datasheet (anglicky)

DHO1000 návod (anglicky)

Bezpečnostní pokyny

Shrnutí Rigol DHO1074:

Rigol DHO1074 je čtyřkanálový osciloskop 70 MHz s 12bitovým rozlišením, pamětí 50 Mpts a velkým dotykovým displejem. Vysoké rozlišení a dekódování sběrnic ocení vývojáři a servisní technici při práci s analogovými i digitálními obvody.
