OWON DGE2035 2x35MHz 125MSa/s

Detailní popis produktu

Generátor vytváří sinus od 1 µHz do 35 MHz, obdélník a pulz do 15 MHz, pilu do 1 MHz, šum s šířkou pásma 20 MHz a arbitrární průběhy do 10 MHz. K dispozici je 150 vestavěných arbitrárních průběhů o délce 2 až 8K bodů a možnost vlastních průběhů. Frekvenční rozlišení je 1 µHz a stabilita frekvence ±30 ppm.

Výstupní amplituda do zátěže 50 Ω je 1 mVpp až 10 Vpp do 10 MHz a do 5 Vpp do 35 MHz. Podporuje modulace AM, FM, PM, FSK, sweep a burst a díky kompatibilitě se SCPI a LabVIEW jej lze zapojit do automatizovaných testů přes USB.

Klíčové vlastnosti OWON DGE2035:

• Dva kanály do 35 MHz – vzorkování 125 MSa/s.
• Rozlišení 14 bitů – přesné a detailní signály.
• 150 arbitrárních průběhů – délka až 8K bodů, vlastní průběhy.
• Amplituda až 10 Vpp – do zátěže 50 Ω do 10 MHz.
• Modulace – AM, FM, PM, FSK, sweep a burst.
• SCPI a LabVIEW – integrace do automatizovaných testů.

Technické specifikace OWON DGE2035:

• Kanály: 2
• Sinus: 1 µHz – 35 MHz
• Obdélník: 1 µHz – 15 MHz
• Pulz: 1 µHz – 15 MHz
• Pila: 1 µHz – 1 MHz
• Šum: 20 MHz (−3 dB, typicky)
• Arbitrární průběh: 1 µHz – 10 MHz, délka 2–8K bodů
• Vzorkovací frekvence: 125 MSa/s
• Vertikální rozlišení: 14 bitů
• Frekvenční rozlišení: 1 µHz nebo 7 platných číslic
• Stabilita frekvence: ±30 ppm (0–40 °C)
• Stárnutí frekvence: ±30 ppm za rok
• Amplituda (50 Ω): 1 mVpp – 10 Vpp (≤ 10 MHz), 1 mVpp – 5 Vpp (≤ 35 MHz)
• DC offset: ±(10 Vpk − Vpp/2) do vysoké impedance, ±(5 Vpk − Vpp/2) do 50 Ω
• Přesnost DC offsetu: ±(1 % z nastavení + 1 mV + 0,5 % amplitudy Vpp)
• Modulace: AM, FM, PM, FSK, sweep, burst; interní modulační frekvence 2 mHz – 100 kHz
• Displej: 3,6" TFT LCD, 480 × 272
• Rozhraní: USB Device

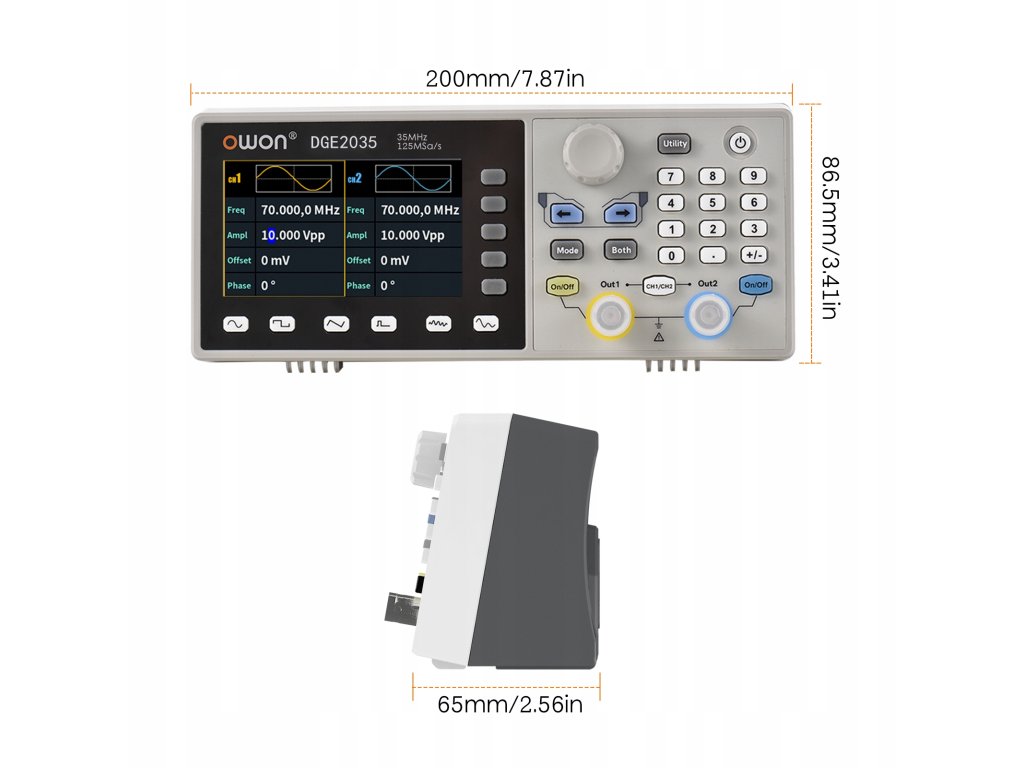

• Rozměry: 200 × 68,5 × 74,5 mm
• Hmotnost: 0,5 kg

Obsah balení OWON DGE2035:

• 1× generátor OWON DGE2035
• 1× rychlý průvodce
• 1× kabel Q9
• 1× napájecí adaptér
• 1× kabel BNC – krokosvorky
• 1× kabel USB – DC

Návody a dokumenty OWON DGE2035:

Bezpečnostní pokyny

Shrnutí OWON DGE2035:

OWON DGE2035 je dvoukanálový arbitrární generátor 35 MHz s 14bitovým rozlišením, amplitudou až 10 Vpp a modulacemi. Podpora SCPI a LabVIEW ho předurčuje i pro automatizované testování ve vývoji a laboratořích.
