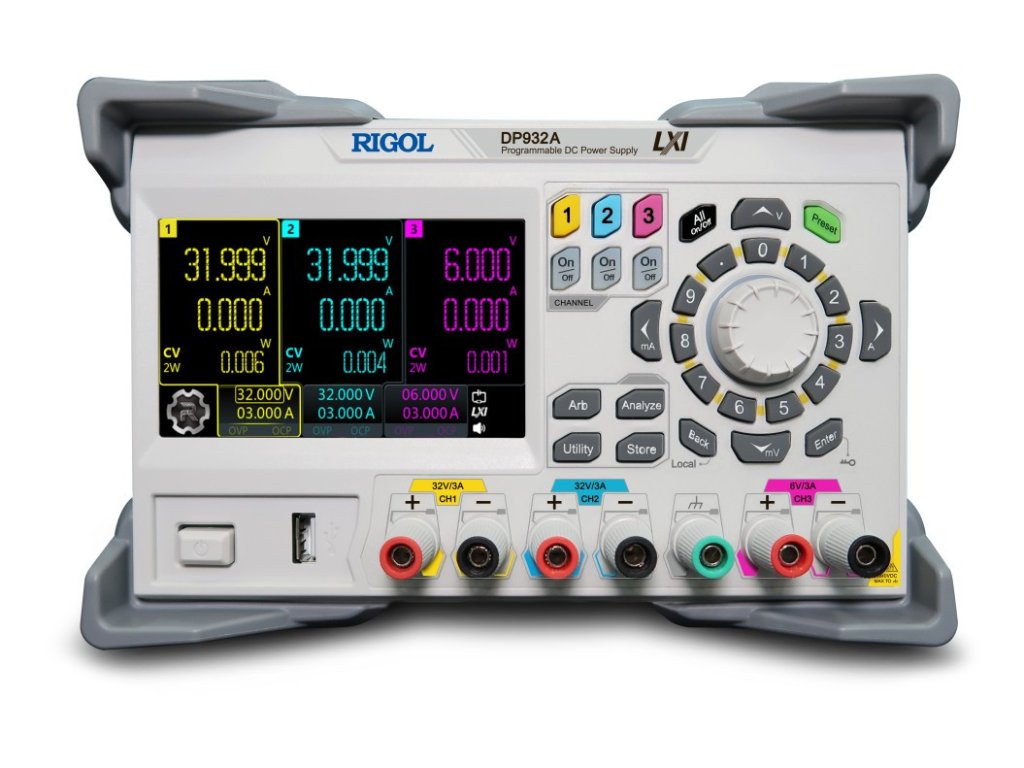

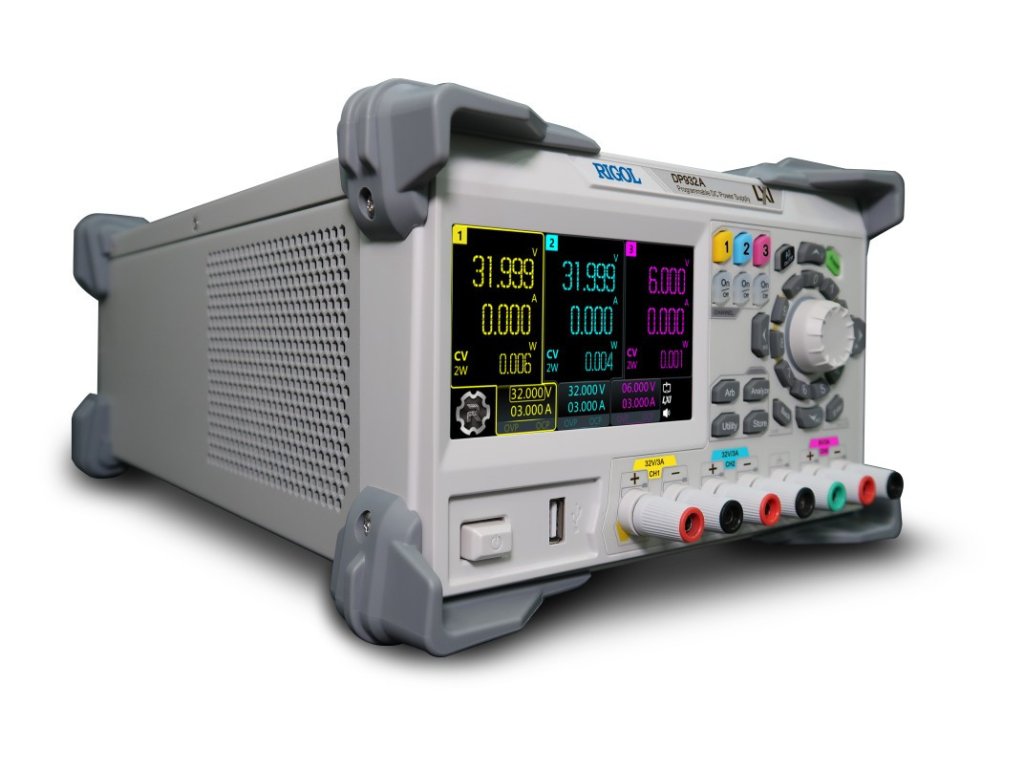

Laboratorní zdroj Rigol DP932A 2x33,6V 1x6,3V 210W

Detailní popis produktu

Lineární konstrukce zajišťuje nízké výstupní zvlnění a šum pod 350 µVrms / 2 mVpp a doba přechodové odezvy je pod 50 µs. Kanály CH1 a CH2 lze interně propojit do série nebo paralelně a získat tak vyšší napětí nebo proud. Napětí a proud se nastavují a zobrazují s rozlišením 1 mV a 1 mA na 4,3" barevném dotykovém displeji.

Funkce časového výstupu umožňuje naprogramovat až 512 bodů s krokem 100 ms, k dispozici jsou také vestavěné základní průběhy a záznam a analýza dat. Zdroj lze ovládat z počítače přes USB a LAN a má digitální I/O. Má ochranu proti přepětí, nadproudu a přehřátí a provedení 3U, 1/2 racku.

Klíčové vlastnosti Rigol DP932A:

• Tři izolované kanály – 2× 33,6 V / 3,15 A a 1× 6,3 V / 3,15 A.
• Celkový výkon 210 W – pro napájení více obvodů současně.
• Nízký šum – zvlnění pod 350 µVrms / 2 mVpp díky lineární konstrukci.
• Sériové a paralelní zapojení – interní propojení kanálů CH1 a CH2.
• Rozlišení 1 mV / 1 mA – přesné nastavení i odečet.
• Časový výstup – až 512 programovatelných bodů s krokem 100 ms.
• USB, LAN a digitální I/O – ovládání a automatizace z počítače.

Technické specifikace Rigol DP932A:

• Typ: programovatelný lineární DC zdroj
• Kanál 1: 0–33,6 V / 0–3,15 A
• Kanál 2: 0–33,6 V / 0–3,15 A
• Kanál 3: 0–6,3 V / 0–3,15 A
• Celkový výkon: 210 W
• Izolace: všechny kanály elektricky izolované
• Sériové / paralelní zapojení: CH1 a CH2, interně
• Rozlišení: 1 mV / 1 mA
• Zvlnění a šum: < 350 µVrms / 2 mVpp
• Přechodová odezva: < 50 µs
• Doba zpracování příkazu: < 10 ms
• Časový výstup: až 512 bodů, krok 100 ms
• Displej: 4,3" barevný dotykový LCD

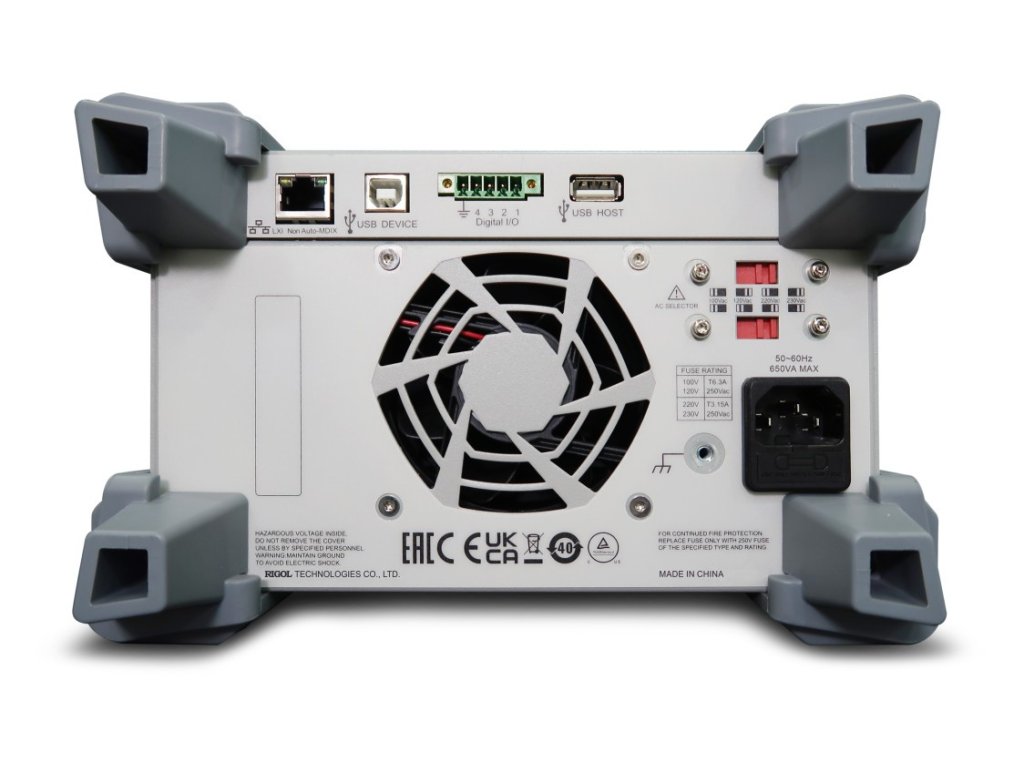

• Rozhraní: USB Device, USB Host, LAN, digitální I/O
• Ochrany: přepětí, nadproud, přehřátí
• Provedení: 3U, 1/2 racku

Obsah balení Rigol DP932A:

• 1× laboratorní zdroj Rigol DP932A
• 1× napájecí kabel
• 1× USB kabel
• 1× pojistka
• 2× pár připojovacích vodičů (10 A)

Návody a dokumenty Rigol DP932A:

Rigol DP932A – návod anglicky

Bezpečnostní pokyny

Bezpečnostní informace

• Při výstupním napětí nad 60 V v sériovém zapojení se nedotýkejte výstupních svorek, hrozí úraz proudem.
• Před připojením k síti nastavte přepínač napětí na zadním panelu a pojistku podle skutečného vstupního napětí, jinak hrozí úraz nebo požár.
• Při stolním či rackovém provozu ponechte kolem přístroje po stranách, nahoře a vzadu volných alespoň 10 cm.
• Nepoužívejte zdroj k napájení aktivní zátěže; zpětný proud může způsobit ztrátu řízení a poškodit napájená zařízení.

Shrnutí Rigol DP932A:

Rigol DP932A je tříkanálový lineární zdroj 210 W s izolovanými výstupy, nízkým šumem a rozlišením 1 mV / 1 mA. Programovatelný časový výstup a rozhraní USB a LAN z něj dělají vhodný zdroj pro laboratoře a automatizované testování.
